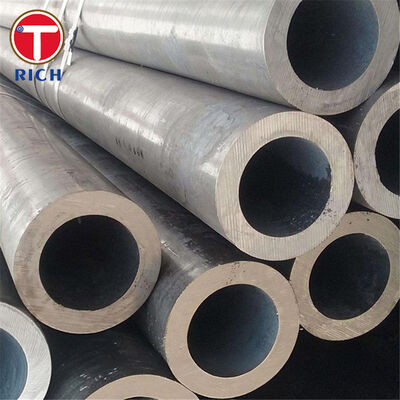

BS 3059-1 হট ফিনিশড কার্বন স্টিল সিমলেস টিউব বয়লারের জন্য (HFS 320)
উপাদান
BS 3059-1 বয়লার টিউবগুলি হল গরম ফিনিশড সিমলেস কার্বন স্টিল টিউব যা বয়লার এবং সুপারহিটার সার্ভিসের জন্য ডিজাইন করা হয়েছে যেখানে নির্ভরযোগ্য চাপ কর্মক্ষমতা, ভাল তাপ স্থানান্তর এবং ধারাবাহিক প্রাচীর অখণ্ডতা প্রয়োজন। BS 3059-1-এর সুযোগের মধ্যে 127 মিমি OD পর্যন্ত এবং বয়লার এবং সুপারহিটারের জন্য 12.5 মিমি পর্যন্ত প্রাচীর বেধের সাধারণ-শেষ টিউব (সিমলেস বা ঝালাই করা) অন্তর্ভুক্ত রয়েছে।
এই স্ট্যান্ডার্ডের অধীনে সাধারণত সরবরাহ করা একটি হট-ফিনিশড সিমলেস পদ হল HFS 320, একটি কম-টেনসিল কার্বন স্টিল টিউব যা গরম-ফিনিশড অবস্থায় সরবরাহ করা যেতে পারে এবং প্রয়োজন অনুযায়ী নির্দিষ্ট বৈশিষ্ট্যগুলি অর্জনের জন্য নরমালাইজিং/সাবক্রিটিক্যাল অ্যানিলিং অনুশীলন সহ সরবরাহ করা যেতে পারে।
স্পেসিফিকেশন
-
স্ট্যান্ডার্ড: BS 3059-1:1987 (স্ট্যান্ডার্ড ক্যাটালগ দ্বারা প্রত্যাহার/নিষ্ক্রিয় হিসাবে দেখানো হয়েছে; এখনও উত্তরাধিকার প্রকল্প এবং প্রতিস্থাপনের জন্য ব্যাপকভাবে ব্যবহৃত হয়)
-
গ্রেড / পদ: HFS 320 (হট ফিনিশড সিমলেস)
-
পণ্যের রূপ: সিমলেস টিউব, গরম ফিনিশড (গরম রোলড/গরম ফিনিশড)
-
মাত্রিক সুযোগ (প্রতি BS 3059-1): OD ≤ 127 মিমি; WT ≤ 12.5 মিমি
-
টিউব শেষ: সাধারণ প্রান্ত (স্ট্যান্ডার্ড), অনুরোধের ভিত্তিতে বেভেলড/থ্রেডেড উপলব্ধ
-
দৈর্ঘ্য: SRL/DRL/নির্ধারিত কাটা দৈর্ঘ্য উপলব্ধ; অনুরোধের ভিত্তিতে ~16 মিটার পর্যন্ত
-
ডেলিভারি শর্ত: গরম ফিনিশড; নির্দিষ্ট করা হলে নরমালাইজিং/সাবক্রিটিক্যাল অ্যানিল প্রয়োগ করা যেতে পারে
-
নিরীক্ষণ নথি: মিল টেস্ট সার্টিফিকেট (EN 10204 3.1; 3.2 বা তৃতীয় পক্ষের পরিদর্শন উপলব্ধ)
প্রধান বৈশিষ্ট্য
-
সত্যিকারের সিমলেস কাঠামো: ঝালাই সম্পর্কিত দুর্বল পয়েন্টগুলি দূর করে এবং চাপের নির্ভরযোগ্যতা উন্নত করে।
-
স্ট্যান্ডার্ডের উদ্দেশ্যযুক্ত আকারের মধ্যে বয়লার সঞ্চালন এবং সুপারহিটার শুল্কের জন্য স্থিতিশীল যান্ত্রিক কর্মক্ষমতা।
-
ভাল তৈরি আচরণ: সাধারণত বয়লার টিউব অ্যাসেম্বলিতে ব্যবহৃত নমন, গঠন এবং ঝালাই পদ্ধতির জন্য উপযুক্ত (উপযুক্ত WPS/PQR সহ)।
-
গুণমান-যাচাইযোগ্য: রাসায়নিক + যান্ত্রিক পরীক্ষা এবং সাধারণ NDT বিকল্পগুলি গুরুত্বপূর্ণ পরিষেবার জন্য নিরাপদ গ্রহণযোগ্যতাকে সমর্থন করে।
আমাদের সুবিধা
ক্রেতারা সাধারণত গ্রেড সম্মতি, মাত্রিক নির্ভুলতা, ট্রেসেবিলিটি, পরীক্ষা এবং পৃষ্ঠের অবস্থার উপর মনোযোগ দেন।
-
প্রশ্ন: আপনি কীভাবে নিশ্চিত করেন যে টিউবটি সত্যিই BS 3059-1 HFS 320-এর সাথে মেলে?
উত্তর: আমরা হিট-নম্বর ট্রেসেবিলিটি এবং MTC প্রদান করি যা রাসায়নিক গঠন এবং প্রসার্য ফলাফল দেখায়, যা অর্ডার করা স্ট্যান্ডার্ড এবং গ্রেডের সাথে সারিবদ্ধ। -
প্রশ্ন: ইনস্টলেশনের সময় OD/WT সহনশীলতা এবং ফিট-আপ সমস্যাগুলি কেমন?
উত্তর: আমরা সম্পূর্ণ মাত্রিক পরীক্ষা (OD, WT, দৈর্ঘ্য, সরলতা) চালাই এবং সাইটের পুনরায় কাজ এবং অপ্রত্যাশিত অমিল কমাতে BS 3059-1 মাত্রিক সুযোগের মধ্যে সরবরাহ রাখি। -
প্রশ্ন: আপনি কি NDT এবং চাপ-টাইটনেস যাচাইকরণ সমর্থন করতে পারেন?
উত্তর: UT / ECT এবং হাইড্রোস্ট্যাটিক পরীক্ষার মতো NDT প্রয়োজন অনুযায়ী সরবরাহ করা যেতে পারে, এছাড়াও বয়লার টিউবের জন্য সাধারণত ব্যবহৃত ফ্ল্যাটেনিং/ফ্ল্যারিং চেকগুলিও করা হয়। -
প্রশ্ন: আপনি কীভাবে ট্রানজিট মরিচা এবং পৃষ্ঠ সম্পর্কিত প্রত্যাখ্যান প্রতিরোধ করেন?
উত্তর: আমরা শিপমেন্ট এবং স্টোরেজের সময় পৃষ্ঠতল রক্ষা করার জন্য তেল-ডিপ/বার্নিশ/ফসফেটিং/শট ব্লাস্টিং/পেইন্টিং বিকল্প এবং প্যাকেজ অফার করি। -
প্রশ্ন: আমরা কি তৃতীয় পক্ষের পরিদর্শন (SGS/BV/TÜV) বা বিশেষ ডকুমেন্টেশন ব্যবহার করতে পারি?
উত্তর: হ্যাঁ—প্রযোজ্য ক্ষেত্রে তৃতীয় পক্ষের পরিদর্শন রিপোর্ট এবং আপগ্রেড করা ডকুমেন্টেশন প্যাকেজ (যেমন, EN 10204 3.2) ব্যবস্থা করা যেতে পারে।
রাসায়নিক গঠন
| স্ট্যান্ডার্ড / গ্রেড | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10–0.35 | 0.30–0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 গ্রেড A-1 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 0.60–1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.025 | ≤0.015 |
যান্ত্রিক বৈশিষ্ট্য (5টি সম্পর্কিত গ্রেড)
যান্ত্রিক বৈশিষ্ট্য আকার/বেধ এবং ডেলিভারি অবস্থার দ্বারা পরিবর্তিত হতে পারে; নীচের মানগুলি প্রতিটি গ্রেড পরিবারের জন্য সাধারণত প্রকাশিত সর্বনিম্ন/পরিসর প্রতিফলিত করে।
| স্ট্যান্ডার্ড / গ্রেড | প্রসার্য শক্তি (MPa) | ফলন শক্তি (MPa) | দীর্ঘকরণ (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320–480 | ≥195 | ≥25 |
| ASTM A210 গ্রেড A-1 | ≥415 | ≥255 | ≥30 |
| EN 10216-2 P235GH (+N) | 360–480 | ≥235 (t≤16 মিমি) | 24–25 |
| JIS G3461 STB340 | ≥340 | ≥175 | ≥35* |
| GB/T 5310 20G | 410–550 | ≥245 | ≥24* |
*STB340 এবং 20G-এর জন্য দীর্ঘকরণ প্রকাশিত টেবিলে আকারের উপর নির্ভরশীল; দেখানো মানগুলি সাধারণ বয়লার টিউব আকারের জন্য সাধারণত উল্লেখ করা সর্বনিম্ন মান।
বাস্তবায়ন স্ট্যান্ডার্ড (ASTM / EN / GOST / JIS / GB)
যদি আপনার প্রকল্প সমতুল্য স্ট্যান্ডার্ড গ্রহণ করে, তাহলে বয়লার/চাপ টিউব সরবরাহের জন্য নিম্নলিখিতগুলি সাধারণত ব্যবহৃত হয় (চূড়ান্ত নির্বাচন ডিজাইন কোড এবং অপারেটিং তাপমাত্রা/চাপের প্রয়োজনীয়তাগুলির সাথে মিলবে):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: EN 10216 সিরিজ (চাপের উদ্দেশ্যে সিমলেস টিউব, P235GH-এর মতো উচ্চ-তাপমাত্রা গ্রেড সহ)
-
GOST: GOST 8731 (প্রযুক্তিগত প্রয়োজনীয়তা) + GOST 8732 (গরম-বিকৃত সিমলেস পাইপ; ভাণ্ডার/মাত্রা)
-
JIS: JIS G3461 (কার্বন স্টিল বয়লার এবং হিট এক্সচেঞ্জার টিউব; যেমন, STB340)
-
GB: GB/T 3087 (নিম্ন/মাঝারি চাপ বয়লার) এবং GB/T 5310 (উচ্চ চাপ বয়লার)
অ্যাপ্লিকেশন এলাকা
প্রাথমিক শিল্প: বাষ্প বয়লার, বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল গরম করার সিস্টেম, শিল্প তাপ স্থানান্তর সরঞ্জাম।
সিস্টেমের ভিতরে এটি কোথায় ব্যবহৃত হয়
-
বয়লার: ওয়াটারওয়াল/সঞ্চালন টিউব, জেনারেটিং ব্যাংক টিউব, ডাউনকামার এবং সংযোগকারী টিউব রান (আকারের সীমাবদ্ধতার মধ্যে)
-
সুপারহিটার / রিহিটার (প্রযোজ্য ডিজাইন দ্বারা): টিউব কয়েল এবং আন্তঃসংযুক্ত হট-সাইড টিউবিং
-
অর্থনীতিবিদ / তাপ এক্সচেঞ্জার: তাপ-স্থানান্তর টিউব বান্ডিল এবং পুনরুদ্ধার বিভাগ
