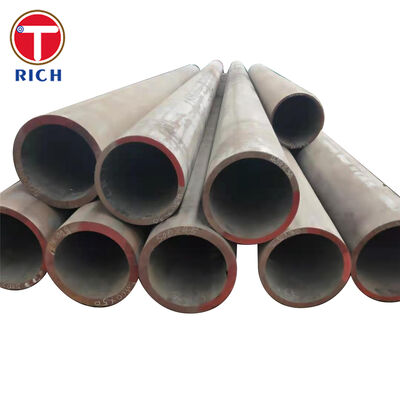

মহাসাগর প্রকৌশল কাঠামোর জন্য GB/T 34105 বিজোড় ইস্পাত টিউব

GB/T 34105 বিজোড় ইস্পাত টিউবগুলি লোড বহনকারী অফশোর এবং সামুদ্রিক প্রকৌশল কাঠামোর জন্য ডিজাইন করা হয়েছে যেগুলির জন্য নিয়ন্ত্রিত শক্তি, নিম্ন-তাপমাত্রার দৃঢ়তা, জোড়যোগ্যতা এবং সামঞ্জস্যপূর্ণ মাত্রিক কর্মক্ষমতা প্রয়োজন।

টিউবগুলি তরঙ্গ লোডিং, কম্পন, প্রভাব, চক্রীয় চাপ এবং নিম্ন-তাপমাত্রার সামুদ্রিক পরিবেশের সংস্পর্শে থাকা কাঠামোগত সদস্যদের তৈরি করার জন্য উপযুক্ত। উপলব্ধ শক্তির গ্রেডগুলি Q245H থেকে Q690H পর্যন্ত, নির্দিষ্ট Charpy প্রভাব পরীক্ষার তাপমাত্রা অনুযায়ী নির্বাচিত গুণমানের ক্লাস সহ।

উত্পাদনের মধ্যে হট রোলিং, তাপ চিকিত্সা, সোজা করা, অতিস্বনক পরীক্ষা, মাত্রিক পরিদর্শন, প্রসার্য পরীক্ষা এবং প্রভাব পরীক্ষা অন্তর্ভুক্ত থাকতে পারে। ক্রয় আদেশে গ্রেড, মানের শ্রেণী, মাত্রা, ডেলিভারির শর্ত, পরিদর্শনের সুযোগ এবং শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করা উচিত।

স্পেসিফিকেশন

উল্লিখিত উত্পাদন সীমার বাইরের মাত্রাগুলি নির্বাচিত গ্রেড, প্রাচীরের বেধ, তাপ-চিকিত্সা রুট, পরীক্ষার ফ্রিকোয়েন্সি এবং সর্বনিম্ন অর্ডার পরিমাণের বিপরীতে পর্যালোচনা করা উচিত।

প্রধান বৈশিষ্ট্য

নিয়ন্ত্রিত ফলন শক্তি

গ্রেড উপাধি নামমাত্র সর্বনিম্ন ফলন-শক্তির স্তর নির্দেশ করে। স্ট্যান্ডার্ডে প্রায় 245 MPa থেকে 690 MPa ন্যূনতম ফলন শক্তির স্ট্রাকচারাল স্টিলের গ্রেড অন্তর্ভুক্ত রয়েছে, যা ইঞ্জিনিয়ারদের কাঠামোগত ক্ষমতা, টিউব ওজন, ওয়েল্ডেবিলিটি, এবং ফ্যাব্রিকেশন খরচের ভারসাম্য বজায় রাখতে দেয়।

নিম্ন-তাপমাত্রার প্রভাব কঠোরতা

গুণ-শ্রেণির প্রত্যয়গুলি প্রভাব-পরীক্ষার প্রয়োজনীয়তাগুলিকে আলাদা করতে ব্যবহৃত হয়। নির্বাচিত গ্রেড এবং ক্লাসের উপর নির্ভর করে, চার্পি ভি-নচ টেস্টিং 20°C, 0°C, −20°C, −40°C বা −60°C সহ তাপমাত্রায় নির্দিষ্ট করা যেতে পারে।

অফশোর প্রজেক্টের জন্য, কোয়ালিটি ক্লাস অবশ্যই গ্রেডের সাথে একসাথে উল্লেখ করতে হবে। কম-তাপমাত্রার উপযুক্ততা নিশ্চিত করার জন্য একটি প্রভাব শ্রেণী ছাড়াই "Q345H" অর্ডার করা যথেষ্ট নয়।

বিজোড় কাঠামোগত অখণ্ডতা

নির্বিঘ্ন উত্পাদন রুট একটি অনুদৈর্ঘ্য জোড় সীম এড়ায়। এটি অভিন্ন পরিধির জ্যামিতি প্রদান করে এবং টিউবটিকে বাঁকানো, অক্ষীয় লোডিং, টর্শন, কম্পন এবং বহু-দিকনির্দেশক ক্লান্তি লোডিং সাপেক্ষে কাঠামোগত সদস্যদের জন্য উপযুক্ত করে তোলে।

ওয়েল্ডেবিলিটি কন্ট্রোল

নিম্ন-কার্বন এবং মাইক্রোঅ্যালয়েড রচনাগুলি নির্দিষ্ট শক্তি এবং বলিষ্ঠতা অর্জন করতে ব্যবহৃত হয়। কার্বন সমতুল্য, পণ্যের পুরুত্ব, তাপ ইনপুট, প্রি-হিটিং তাপমাত্রা, ব্যবহারযোগ্য নির্বাচন এবং ঢালাই পরবর্তী পদ্ধতিগুলি তৈরি করার আগে পর্যালোচনা করা উচিত।

ট্রেসযোগ্য যান্ত্রিক কর্মক্ষমতা

প্রতিটি উত্পাদন তাপ রাসায়নিক বিশ্লেষণ এবং যান্ত্রিক পরীক্ষার রেকর্ডের সাথে সংযুক্ত করা যেতে পারে। সমালোচনামূলক অফশোর প্রকল্পের জন্য, তাপ-সংখ্যার সন্ধানযোগ্যতা, টিউব-বাই-টিউব সনাক্তকরণ, অতিস্বনক পরিদর্শন রেকর্ড এবং পরিদর্শন শংসাপত্রগুলি ডকুমেন্টেশন প্যাকেজে অন্তর্ভুক্ত করা যেতে পারে।

আমাদের সুবিধা

1. উৎপাদনের আগে গ্রেড এবং প্রভাব-শ্রেণী যাচাইকরণ

একটি সাধারণ সংগ্রহের ঝুঁকি হল প্রয়োজনীয় Charpy প্রভাব তাপমাত্রা বাদ দিয়ে শুধুমাত্র শক্তির গ্রেড নির্দিষ্ট করা।

উত্পাদনের আগে, আমরা পর্যালোচনা করি:

• নকশা তাপমাত্রা

• প্রয়োজনীয় মানের ক্লাস

• টিউব প্রাচীর বেধ

• তাপ-চিকিত্সা অবস্থা

• চার্পি পরীক্ষার তাপমাত্রা

• ন্যূনতম শোষিত শক্তি

• প্রকল্প বা শ্রেণীবিভাগ-সমাজের প্রয়োজনীয়তা

এটি এমন একটি নল সরবরাহে বাধা দেয় যা ঘর-তাপমাত্রার প্রসার্য প্রয়োজনীয়তা পূরণ করে কিন্তু প্রকল্পের নিম্ন-তাপমাত্রার কঠোরতা প্রয়োজনীয়তা পূরণ করে না।

2. প্রাচীর-বেধ এবং তাপ-চিকিত্সা ম্যাচিং

যান্ত্রিক বৈশিষ্ট্য, বিশেষ করে ফলন শক্তি এবং দৃঢ়তা, প্রাচীর বেধ এবং বিতরণ অবস্থার সাথে পরিবর্তিত হতে পারে।

আমরা অর্ডারকৃত গ্রেডের সাথে উত্পাদন রুট মেলে:

• স্থিতিশীল মাইক্রোস্ট্রাকচার এবং বলিষ্ঠতার জন্য স্বাভাবিককরণ

• যেখানে প্রয়োজন স্বাভাবিককরণ এবং টেম্পারিং

• উচ্চ-শক্তির গ্রেডের জন্য নিভে যাওয়া এবং টেম্পারিং

• প্রাচীর মাধ্যমে সামঞ্জস্যপূর্ণ বৈশিষ্ট্য জন্য নিয়ন্ত্রিত কুলিং

• সম্মত পরিদর্শন লটের উপর ভিত্তি করে প্রতিনিধি যান্ত্রিক পরীক্ষা

চূড়ান্ত মিল শংসাপত্র প্রকৃত তাপ-চিকিত্সা অবস্থা এবং রিপোর্ট পরীক্ষার ফলাফল সনাক্ত করে।

3. প্রকল্প ডকুমেন্টেশন এবং ট্রেসেবিলিটি

অফশোর ফেব্রিকেটরদের প্রায়ই একটি মৌলিক বাণিজ্যিক শংসাপত্রের চেয়ে বেশি প্রয়োজন হয়।

উপলব্ধ ডকুমেন্টেশন অন্তর্ভুক্ত করতে পারে:

• পরিদর্শন শংসাপত্র

• তাপ বিশ্লেষণ

• নির্দিষ্ট করা হলে পণ্য বিশ্লেষণ

• টেনসাইল-টেস্ট রিপোর্ট

• Charpy প্রভাব-পরীক্ষা রিপোর্ট

• অতিস্বনক-পরীক্ষা রিপোর্ট

• মাত্রিক পরিদর্শন প্রতিবেদন

• তাপ-চিকিত্সা রেকর্ড

• টিউব চিহ্নিতকরণ এবং প্যাকিং তালিকা

• তৃতীয় পক্ষের পরিদর্শন অনুমোদন

• উপাদান ট্রেসেবিলিটি তালিকা

নথিপত্রের প্রয়োজনীয়তা উদ্ধৃতি পর্যায়ে বিবৃত করা উচিত যাতে পরীক্ষা এবং রেকর্ড ধারণ উৎপাদন পরিকল্পনায় অন্তর্ভুক্ত করা হয়।

এক্সিকিউশন স্ট্যান্ডার্ড

নির্দিষ্ট আবেদন

অফশোর প্ল্যাটফর্ম লেগ ব্রেসিং

GB/T 34105 বিজোড় টিউবগুলি অফশোর প্ল্যাটফর্ম সমর্থন কাঠামোর জন্য টিউবুলার ডায়াগোনাল ব্রেসিং তৈরি করতে ব্যবহার করা যেতে পারে।

ব্রেসিং সদস্যরা অক্ষীয়, বাঁকানো এবং সাইক্লিক লোড স্থানান্তর করে যা দ্বারা উত্পন্ন হয়:

• তরঙ্গ কর্ম

• বাতাস লোড হচ্ছে

• প্ল্যাটফর্ম কম্পন

• সরঞ্জাম অপারেশন

• ইনস্টলেশন লোড

• বারবার পরিবেশগত লোডিং

এই অ্যাপ্লিকেশনটির জন্য, ক্রেতাকে প্রয়োজনীয় গ্রেড, মানের শ্রেণী, নকশা তাপমাত্রা, মাত্রা, জারা ভাতা, জোড় পদ্ধতি, অতিস্বনক-পরীক্ষার স্তর, আবরণ সিস্টেম এবং তৃতীয় পক্ষের পরিদর্শনের প্রয়োজনীয়তা উল্লেখ করতে হবে।

রাসায়নিক রচনা

নিম্নলিখিত সারণী পাঁচটি সাধারণভাবে নির্দিষ্ট শক্তি স্তরের জন্য একটি ব্যবহারিক সংগ্রহের রেফারেন্স প্রদান করে। চূড়ান্ত গ্রহণযোগ্যতা অবশ্যই অর্ডারকৃত গ্রেড, মানের শ্রেণী, পণ্যের পুরুত্ব, তাপ বিশ্লেষণ, GB/T 34105-2017-এ প্রযোজ্য টেবিল এবং মিল পরিদর্শন শংসাপত্রের উপর ভিত্তি করে হতে হবে।

মান হল ভর ভগ্নাংশ শতাংশে।

যান্ত্রিক বৈশিষ্ট্য

গুণমান-শ্রেণী এবং প্রভাব-পরীক্ষা নির্দেশিকা

পরিদর্শন এবং পরীক্ষা

অর্ডার এবং গ্রেডের উপর নির্ভর করে, পরিদর্শনে অন্তর্ভুক্ত থাকতে পারে:

• তাপ রাসায়নিক বিশ্লেষণ

• পণ্য রাসায়নিক বিশ্লেষণ

• প্রসার্য পরীক্ষা

• Charpy V-খাঁজ প্রভাব পরীক্ষা

• ফ্ল্যাটেনিং বা বেন্ড টেস্টিং যেখানে প্রযোজ্য

• অতিস্বনক পরীক্ষা

• চাক্ষুষ পৃষ্ঠ পরিদর্শন

• বাইরের ব্যাস পরিমাপ

• প্রাচীর-বেধ পরিমাপ

• দৈর্ঘ্য এবং সোজাতা পরিদর্শন

• পরিদর্শন শেষ করুন

• যাচাইকরণ চিহ্নিত করা

• তৃতীয় পক্ষের পরিদর্শন

অতিস্বনক পরীক্ষার স্তর, পরীক্ষার ফ্রিকোয়েন্সি, গ্রহণযোগ্যতার মানদণ্ড এবং পরিদর্শন-নথির ধরন তদন্তে নির্দিষ্ট করা উচিত।

তথ্য অর্ডার

একটি সম্পূর্ণ তদন্ত অন্তর্ভুক্ত করা উচিত:

• স্ট্যান্ডার্ড: GB/T 34105-2017

• ইস্পাত গ্রেড এবং মানের বর্গ

• ব্যাস বাইরে

• প্রাচীর বেধ

• দৈর্ঘ্য

• পরিমাণ বা মোট ওজন

• ডেলিভারির শর্ত

• নকশা তাপমাত্রা

• Charpy পরীক্ষা তাপমাত্রা এবং শোষিত শক্তি

• মাত্রিক সহনশীলতার প্রয়োজনীয়তা

• সরলতা প্রয়োজনীয়তা

• অতিস্বনক-পরীক্ষার প্রয়োজনীয়তা

• প্রস্তুতি শেষ

• পৃষ্ঠ সুরক্ষা বা আবরণ

• পরিদর্শন-নথির ধরন

• তৃতীয় পক্ষ বা শ্রেণীবিভাগ-সমাজ পরিদর্শন

• চিহ্নিতকরণ এবং প্যাকিং প্রয়োজনীয়তা

এই পরামিতিগুলির সঠিক সংজ্ঞা অপরিহার্য কারণ নামমাত্র অনুরূপ অফশোর স্ট্রাকচারাল টিউবগুলি নিম্ন-তাপমাত্রার দৃঢ়তা, জোড়যোগ্যতা, মাত্রিক নির্ভুলতা, পরিদর্শনের সুযোগ এবং ডকুমেন্টেশনে উল্লেখযোগ্যভাবে পৃথক হতে পারে।
