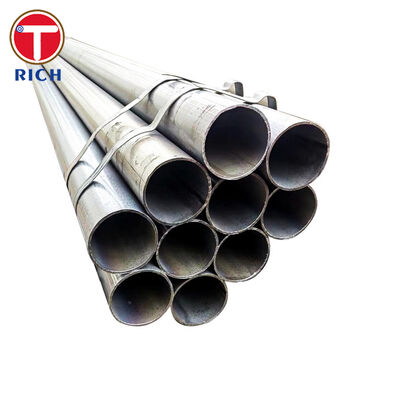

ASTM A135 তরল পরিবহনের জন্য বৈদ্যুতিক-প্রতিরোধ-ঢালাই ইস্পাত পাইপ

ASTM A135 বৈদ্যুতিক-প্রতিরোধ-ঢালাই করা ইস্পাত পাইপ ফিলার মেটাল যোগ না করে উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক-প্রতিরোধ বা বৈদ্যুতিক-ইন্ডাকশন ওয়েল্ডিং ব্যবহার করে ফ্ল্যাট-রোল্ড কার্বন ইস্পাত থেকে তৈরি করা হয়। এটি শিল্প ও বাণিজ্যিক পাইপিং সিস্টেমে জল, গ্যাস, বাষ্প, সংকুচিত বায়ু এবং অন্যান্য সামঞ্জস্যপূর্ণ তরল পরিবহনের উদ্দেশ্যে।

ASTM A135/A135M স্পেসিফিকেশনে দুটি উপাদান গ্রেড রয়েছে: গ্রেড A এবং গ্রেড B। গ্রেড A বাঁকানো, কয়েলিং এবং ফ্ল্যাঞ্জিং অপারেশনের জন্য অধিকতর উপযুক্ততা প্রদান করে, যখন গ্রেড B উচ্চ ন্যূনতম ফলন এবং প্রসার্য শক্তি প্রদান করে। গ্রেড B ওয়েল্ড সীমগুলিকে অবশ্যই তাপ চিকিত্সা বা প্রক্রিয়াজাত করতে হবে যাতে ওয়েল্ড এলাকায় কোনও অপ্রীতিকর মার্টেনসাইট থাকে না।

ASTM A135 সাধারণত NPS 2 থেকে NPS 30 থেকে 12.70 মিমি পর্যন্ত নামমাত্র গড় প্রাচীর বেধ সহ পাইপকে কভার করে। এটি NPS 3/4 থেকে NPS 5 এর মাধ্যমে নির্বাচিত আলো-প্রাচীর পাইপও কভার করে। অন্যান্য সমস্ত স্পেসিফিকেশন প্রয়োজনীয়তা সন্তুষ্ট হলে অ-মানক মাত্রা সরবরাহ করা যেতে পারে।

স্পেসিফিকেশন

নির্বাচিত পাইপ সময়সূচী, উত্পাদন রুট, শেষ ফিনিস এবং প্রকল্পের পরিমাণের বিপরীতে প্রকৃত আকারের প্রাপ্যতা নিশ্চিত করা উচিত।

প্রধান বৈশিষ্ট্য

নিয়ন্ত্রিত ERW ওয়েল্ড ইন্টিগ্রিটি

ফিলার মেটাল যোগ না করে বৈদ্যুতিক-প্রতিরোধ বা বৈদ্যুতিক-ইন্ডাকশন হিটিং এবং চাপ দ্বারা অনুদৈর্ঘ্য সীম গঠিত হয়। এটি একটি সংকীর্ণ, অবিচ্ছিন্ন ওয়েল্ড জোন তৈরি করে এবং সামঞ্জস্যপূর্ণ উচ্চ-ভলিউম উত্পাদন সমর্থন করে।

ASTM A135 গ্রেড B-এর জন্য, ওয়েল্ড অঞ্চলটিকে অবশ্যই তাপ চিকিত্সা করা উচিত বা অন্যথায় প্রক্রিয়া করা উচিত যাতে কোনও টেম্পারড মার্টেনসাইট অবশিষ্ট না থাকে। এই প্রয়োজনীয়তা স্থানীয়ভাবে শক্ত এবং ভঙ্গুর জোড় কাঠামোর ঝুঁকি হ্রাস করে।

সংজ্ঞায়িত শক্তি স্তর

ASTM A135 গ্রেড A-এর সর্বনিম্ন ফলন শক্তি 205 MPa এবং সর্বনিম্ন প্রসার্য শক্তি 330 MPa। গ্রেড B এই ন্যূনতম মানগুলিকে যথাক্রমে 240 MPa এবং 415 MPa-এ বৃদ্ধি করে৷

ফ্যাব্রিকেশনের জন্য উপযুক্ততা

গ্রেড A হল ASTM A135 গ্রেড যা বিশেষভাবে ফ্ল্যাঞ্জিং এবং নমনের জন্য উপযুক্ত হিসাবে চিহ্নিত। গ্রেড নির্বাচন তাই শুধুমাত্র অপারেটিং চাপ নয়, প্রয়োজনীয় বানোয়াট প্রক্রিয়াও বিবেচনা করা উচিত। গ্রেড B স্বয়ংক্রিয়ভাবে প্রতিস্থাপিত করা উচিত নয় যেখানে গুরুতর নমন বা ফ্ল্যাঞ্জ গঠনের প্রয়োজন হয়।

প্রেসার-লিকেজ যাচাইকরণ

প্রতিটি উত্পাদন দৈর্ঘ্য মান দ্বারা প্রয়োজনীয় হাইড্রোস্ট্যাটিক পরীক্ষার অধীন হতে পারে। নির্দিষ্ট তফসিল 10 আকারের জন্য, স্পেসিফিকেশন দ্বারা অনুমোদিত এবং ক্রেতা দ্বারা সম্মত হলে একটি অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা বিকল্প হিসাবে গ্রহণ করা যেতে পারে।

যেখানে হাইড্রোস্ট্যাটিক টেস্টিং একটি অনুমোদিত NDE পদ্ধতি দ্বারা প্রতিস্থাপিত হয়, সেখানে পরিদর্শন রুট এবং পণ্য চিহ্নিতকরণ অবশ্যই ক্রয় ডকুমেন্টেশনে স্পষ্টভাবে উল্লেখ করতে হবে।

মাত্রিক সামঞ্জস্য

বাইরের ব্যাস এবং নির্ধারিত প্রাচীরের বেধগুলি সাধারণত ASME B36.10M পাইপের মাত্রা অনুযায়ী নির্বাচন করা হয়। এটি NPS পাইপিং সিস্টেমের জন্য ডিজাইন করা স্ট্যান্ডার্ড ফিটিং, কাপলিং, খাঁজ, সমর্থন এবং ভালভগুলির সাথে সামঞ্জস্যের অনুমতি দেয়।

আমাদের প্রযুক্তিগত সুবিধা

1. গ্রেড B-এর জন্য যাচাইকৃত ওয়েল্ড-সিম কন্ডিশন

একটি ঘন ঘন ক্রয়ের উদ্বেগ হল গ্রেড বি পাইপ শুধুমাত্র তাপ-আক্রান্ত অঞ্চলের পর্যাপ্ত নিয়ন্ত্রণ ছাড়াই ঢালাই অবস্থায় সরবরাহ করা হয়েছে কিনা।

আমাদের উত্পাদন রুট উত্পাদন লট দ্বারা ওয়েল্ড-সীম চিকিত্সা পরামিতি রেকর্ড করে। ওয়েল্ড অঞ্চলে অবিচ্ছিন্ন মার্টেনসাইট থেকে বিরত থাকার জন্য গ্রেড বি উপাদান প্রক্রিয়া করা হয়। অনুরোধে, সমর্থনকারী রেকর্ডগুলিতে ওয়েল্ড-ট্রিটমেন্ট সেটিংস, মেটালোগ্রাফিক যাচাইকরণ, কঠোরতা ম্যাপিং এবং NDE ফলাফল অন্তর্ভুক্ত থাকতে পারে।

2. ট্রেসযোগ্য চাপ-পরীক্ষার অবস্থা

পাইপটি হাইড্রোস্ট্যাটিক্যালি পরীক্ষা করা হয়েছে বা বিকল্প বৈদ্যুতিক পদ্ধতি ব্যবহার করে পরীক্ষা করা হয়েছে কিনা তা উল্লেখ না করেই ক্রেতারা প্রায়ই উদ্ধৃতি পান যা "পরীক্ষিত" বলে।

প্রতিটি উদ্ধৃতি এবং মিল শংসাপত্র সনাক্ত করতে পারে:

• পরিদর্শন পদ্ধতি ব্যবহার করা হয়

• প্রযোজ্য পরীক্ষার চাপ বা NDE পদ্ধতি

• পরীক্ষার তারিখ এবং উত্পাদন লট

• হাইড্রোস্ট্যাটিক পরীক্ষা একটি অনুমোদিত বিকল্প দ্বারা প্রতিস্থাপিত হয়েছে কিনা

• যেকোনো প্রয়োজনীয় "NH" বা সমতুল্য পরীক্ষা-স্থিতি চিহ্নিতকরণ

এটি নথি পর্যালোচনা, সাইট পরিদর্শন এবং চূড়ান্ত স্বীকৃতির সময় অস্পষ্টতা এড়ায়।

3. উৎপাদনের আগে গ্রেড এবং ফ্যাব্রিকেশন পর্যালোচনা

গ্রেড B এর শক্তি বেশি, কিন্তু এটি প্রতিটি গড়া পাইপিং সমাবেশের জন্য স্বয়ংক্রিয়ভাবে সঠিক পছন্দ নয়। ASTM A135 বিশেষভাবে গ্রেড A-কে ফ্ল্যাঞ্জিং এবং নমনের জন্য উপযুক্ত হিসাবে চিহ্নিত করে।

উত্পাদনের আগে, অর্ডারটির বিরুদ্ধে পর্যালোচনা করা যেতে পারে:

• প্রয়োজনীয় অপারেটিং মাধ্যম

• নকশা চাপ এবং তাপমাত্রা

• থ্রেডিং, গ্রুভিং, নমন, বা ফ্ল্যাঞ্জিং প্রয়োজনীয়তা

• প্রয়োজনীয় পৃষ্ঠ আবরণ

• প্রযোজ্য জিনিসপত্র এবং যোগদান সিস্টেম

• হাইড্রোস্ট্যাটিক বা NDE গ্রহণ রুট

এই পর্যালোচনাটি উচ্চ-শক্তির গ্রেড কেনার ঝুঁকি হ্রাস করে যা উদ্দিষ্ট ফর্মিং অপারেশনের জন্য অনুপযুক্ত।

এক্সিকিউশন স্ট্যান্ডার্ড

সমতুল্য মানগুলিকে স্বয়ংক্রিয়ভাবে বিনিময়যোগ্য হিসাবে গণ্য করা উচিত নয়। প্রতিস্থাপনের আগে উপাদানের গ্রেড, রসায়ন, শক্তি, মাত্রা, পরীক্ষা, আবরণ এবং সার্টিফিকেশন অবশ্যই পর্যালোচনা করা উচিত।

নির্দিষ্ট অ্যাপ্লিকেশন: ফায়ার-স্প্রিঙ্কলার শাখা পাইপিং

একটি নির্দিষ্ট অ্যাপ্লিকেশন হল একটি কালো শিডিউল 10 ASTM A135 গ্রেড B ERW পাইপ যা একটি ওয়েট-পাইপ ফায়ার-স্প্রিঙ্কলার সিস্টেমে একটি শাখা লাইন হিসাবে ব্যবহৃত হয়।

এই অ্যাপ্লিকেশনে, পাইপ ক্রস মেইন থেকে পৃথক স্প্রিংকলার হেডগুলিতে চাপযুক্ত জল বিতরণ করে। গ্রেড B সর্বনিম্ন ফলন শক্তি 240 MPa এবং সর্বনিম্ন 415 MPa এর প্রসার্য শক্তি প্রদান করে, যখন হালকা তফসিল 10 প্রাচীর ভারী তফসিল 40 কনফিগারেশনের তুলনায় ইনস্টল করা পাইপের ওজন কমাতে পারে।

চূড়ান্ত সিস্টেম ডিজাইন এখনও প্রযোজ্য ফায়ার কোড, হাইড্রোলিক গণনা, তালিকার প্রয়োজনীয়তা, কাপলিং সিস্টেম, জারা ভাতা এবং স্থানীয় কর্তৃপক্ষের অনুমোদন মেনে চলতে হবে। শুধুমাত্র ASTM উপাদান সম্মতি সিস্টেম অনুমোদন স্থাপন করে না।

রাসায়নিক রচনা

ASTM A135-এ শুধুমাত্র গ্রেড A এবং B গ্রেড রয়েছে। নীচের অতিরিক্ত সারিগুলি হল ক্রয়-রেফারেন্স গ্রেডগুলি প্রায়শই আন্তর্জাতিক তরল-পাইপ প্রকল্পগুলির তুলনায়। তাদের অবশ্যই ASTM A135 হিসাবে প্রত্যয়িত বা চিহ্নিত করা উচিত নয় যদি না তারা স্বাধীনভাবে প্রতিটি ASTM A135 প্রয়োজনীয়তা পূরণ করে।

অন্যথায় বলা না থাকলে সর্বোচ্চ মান দেখানো হয়।

ASTM A53 টাইপ ই গ্রেড A এবং B অতিরিক্তভাবে তামা, নিকেল, ক্রোমিয়াম, মলিবডেনাম এবং ভ্যানাডিয়ামকে সীমাবদ্ধ করতে পারে যখন এই উপাদানগুলি ইচ্ছাকৃতভাবে যোগ করা হয় বা অবশিষ্ট উপাদান হিসাবে উপস্থিত হয়।

যান্ত্রিক বৈশিষ্ট্য

নিম্নোক্ত মানগুলি ঘরের তাপমাত্রায় ন্যূনতম প্রয়োজনীয়তা, যদি না একটি পরিসীমা দেখানো হয়।

পাতলা-প্রাচীর স্ট্রিপ নমুনার জন্য ASTM A135 প্রসারণ একটি সার্বজনীন শতাংশ দ্বারা প্রতিনিধিত্ব করার পরিবর্তে নির্দিষ্ট দেয়ালের বেধ থেকে গণনা করা হয়। রিপোর্ট করা প্রসারণ তাই নমুনা অভিযোজন, নমুনার ধরন, গেজ দৈর্ঘ্য, এবং প্রকৃত প্রাচীর বেধ সনাক্ত করা উচিত।

পরিদর্শন এবং পরীক্ষা

একটি সম্পূর্ণ ASTM A135 পরিদর্শন পরিকল্পনা অন্তর্ভুক্ত থাকতে পারে:
