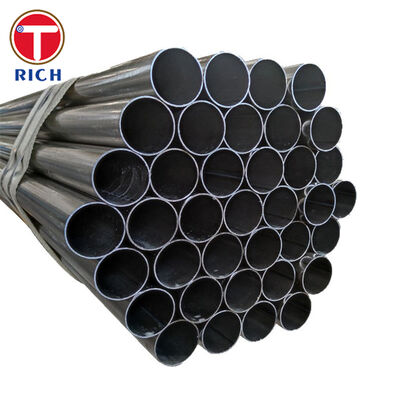

উচ্চ চাপের ক্যাবল সার্কিটের জন্য ASTM A523 প্ল্যান-এন্ড বৈদ্যুতিক-প্রতিরোধ-ঢালাই ইস্পাত পাইপ

এএসটিএম এ৫২৩ প্ল্যান-এন্ড ইলেকট্রিক রেজিস্ট্যান্স-ওয়েল্ড স্টিল পাইপ বিশেষভাবে উচ্চ চাপ পাইপ টাইপ বৈদ্যুতিক তারের সিস্টেমের জন্য চাপ-শক্ত কন্ডাক্ট হিসাবে নির্মিত হয়।এটি টাইপ ই নির্মাণে সরবরাহ করা হয়, এনপিএস 4 থেকে এনপিএস 12 পর্যন্ত, অর্ডার করা আকারের উপর নির্ভর করে 5.56 মিমি থেকে 14.27 মিমি পর্যন্ত নামমাত্র প্রাচীরের বেধ সহ।

সাধারণ ব্যবহারের চাপ পাইপের বিপরীতে, এএসটিএম এ 5২৩ পাইপটি উচ্চ-ভোল্টেজ বৈদ্যুতিক তারের চারপাশে একটি অবিচ্ছিন্ন ইস্পাত আবরণ গঠন করতে এবং চাপের অধীনে রাখা নিরোধক তরল বা গ্যাসকে গঠিত করার উদ্দেশ্যে।পাইপ তাই নিয়ন্ত্রিত মাত্রা প্রদান করতে হবে, নির্ভরযোগ্য ERW সিউম অখণ্ডতা, মসৃণ অভ্যন্তরীণ পৃষ্ঠতল, দীর্ঘমেয়াদী ভূগর্ভস্থ সেবা সময় ঢালাইযোগ্যতা এবং ফুটো প্রতিরোধের।

গ্রেড এ সাধারণত যেখানে ব্যাপক বাঁক, ফ্লেয়ারিং বা বেলিং প্রয়োজন হয় সেখানে নির্বাচন করা হয়। গ্রেড বি উচ্চতর সর্বনিম্ন শক্তি সরবরাহ করে যদিও ওয়েল্ডিং এবং স্বাভাবিক গঠনের ক্রিয়াকলাপের জন্য উপযুক্ত।

প্রোডাক্ট স্পেসিফিকেশন

স্ট্যান্ডার্ড সাইজ রেঞ্জ

ASTM A523 স্ট্যান্ডার্ড পরিসরের মধ্যে পাইপের আকার এবং প্রকল্পের নকশা অনুযায়ী নামমাত্র প্রাচীরের বেধ নির্বাচন করা হয় 5.56 ′′14.27 মিমি।এএসটিএম A523/A523M এর বাকি সকল প্রয়োজনীয়তা পূরণ করলে অন্যান্য মাত্রার সমন্বয় সরবরাহ করা যেতে পারে।.

প্রধান বৈশিষ্ট্য

চাপ-বন্ধ ইআরডব্লিউ নির্মাণ

প্রস্থীয় সিলিং ইলেকট্রিক-প্রতিরোধ ওয়েল্ডিং দ্বারা তৈরি করা হয়, ইচ্ছাকৃতভাবে ফিলার ধাতু যোগ না করে।পরবর্তীতে যান্ত্রিক চাপ দিয়ে একটি অবিচ্ছিন্ন ভাঁজ weld গঠন.

প্রতিটি পাইপকে হাইড্রোস্ট্যাটিকভাবে পরীক্ষা করা হয় চাপ নিয়ন্ত্রণের জন্য। পরীক্ষাটি দেয়ালের মধ্য দিয়ে ফুটো সনাক্ত করার উদ্দেশ্যে।চালানের আগে অসম্পূর্ণ সোল্ডার ফিউশন এবং অন্যান্য চাপ সম্পর্কিত বিচ্ছিন্নতা.

নিয়ন্ত্রিত অভ্যন্তরীণ জ্যামিতি

উচ্চ চাপের তারের সার্কিটগুলির তুলনামূলকভাবে মসৃণ অভ্যন্তরীণ উত্তরণ প্রয়োজন কারণ বৈদ্যুতিক তারগুলি ক্ষেত্রের সমাবেশের পরে দীর্ঘ পাইপ বিভাগের মধ্য দিয়ে টানা যেতে পারে।ধারালো প্রান্ত, ভারী স্কেল বা স্থানীয় মাত্রাগত সীমাবদ্ধতা ক্যাবল আবরণ ক্ষতিগ্রস্ত বা ইনস্টলেশন প্রতিরোধের বৃদ্ধি করতে পারে।

অভ্যন্তরীণ সোল্ডার শক্তিশালীকরণ তাই উত্পাদন পদ্ধতি এবং ক্রয়ের স্পেসিফিকেশন অনুযায়ী নিয়ন্ত্রণ এবং ট্রিম করা হয়।

গ্রেড অনুযায়ী গঠনযোগ্যতা

A শ্রেণীর ন্যূনতম প্রসার্য শক্তি 330 MPa এবং ন্যূনতম ফলন শক্তি 205 MPa।এর নিম্ন শক্তি স্তর বৃহত্তর গঠনের নমনীয়তা প্রদান করে এবং এটি ব্যাপক বাঁক প্রয়োজন প্রকল্পের জন্য পছন্দসই গ্রেড করে তোলে, জ্বলজ্বল করে বা ঘণ্টা বাজায়।

গ্রেড বি এর ন্যূনতম টান শক্তি ৪১৫ এমপিএ এবং ন্যূনতম ফলন শক্তি ২৪০ এমপিএ।এটি যখন উচ্চতর যান্ত্রিক শক্তির প্রয়োজন হয় তখন ওয়েল্ডেবিলিটি এবং স্বাভাবিক কোল্ড-ফর্মিং ক্ষমতা বজায় রেখে এটি নির্বাচন করা হয়.

ওয়েল্ডেবল কার্বন-স্টিলের রচনা

কার্বন এবং ম্যাঙ্গানিজ সীমাবদ্ধতাগুলি শক্তি, ওয়েল্ডেবিলিটি এবং গঠনের পারফরম্যান্সের মধ্যে একটি ব্যবহারিক ভারসাম্য প্রদানের জন্য নিয়ন্ত্রিত হয়।একটি অনুমোদিত ঢালাই পদ্ধতি ব্যবহার করে মাঠের বট ওয়েল্ডিংয়ের জন্য সরল শেষগুলি প্রস্তুত করা যেতে পারে যা অর্ডারকৃত গ্রেড এবং প্রাচীরের বেধের জন্য উপযুক্ত.

মাত্রিক স্থিতিশীলতা

নির্দিষ্ট বাহ্যিক ব্যাসার্ধ, প্রাচীরের বেধ, শেষের বর্গক্ষেত্র এবং সরলতা ক্ষেত্রের সারিবদ্ধতা সমর্থন করার জন্য নিয়ন্ত্রিত হয়।সঠিক জ্যামিতি সংলগ্ন পাইপ বিভাগের মধ্যে অসম্পূর্ণতা হ্রাস করে এবং সামঞ্জস্যপূর্ণ পরিধি ক্ষেত্রের welds সহজতর করে.

আমাদের সুবিধা

1কিভাবে ERW সিউম ইন্টিগ্রিটি যাচাই করা হয়?

উচ্চ চাপের ক্যাবল চ্যানেলের জন্য, কেবলমাত্র চাক্ষুষ পরিদর্শনই যথেষ্ট নয় কারণ ছোট সিউম বিচ্ছিন্নতা ইনস্টলেশনের পরে ফুটো পথ হতে পারে।

আমাদের পরিদর্শন পরিকল্পনায় নিম্নলিখিত বিষয়গুলো অন্তর্ভুক্ত থাকতে পারে:

• প্রতিটি পাইপের হাইড্রোস্ট্যাটিক পরীক্ষা

• ওয়েডিং এলাকার অতিস্বনক বা ইলেক্ট্রোম্যাগনেটিক পরিদর্শন

• সোল্ডিং দৃঢ়তা এবং ductility জন্য সমতলতা পরীক্ষা

• উত্পাদন লট অনুযায়ী টান পরীক্ষা

• লম্বীয় স্তরটির দৃশ্যমান এবং মাত্রিক পরীক্ষা

পরিদর্শন রেকর্ড এবং উপাদান ট্র্যাকযোগ্যতা উৎপাদন ডকুমেন্টেশন প্যাকেজে অন্তর্ভুক্ত করা যেতে পারে।

2টানার সময় ক্যাবল ক্ষতি কিভাবে প্রতিরোধ করা যায়?

পেশাদার ক্যাবল সিস্টেম ঠিকাদাররা অভ্যন্তরীণ ওয়েল্ড ফ্ল্যাশ, ধারালো পাইপ শেষ, স্কেল এবং বিদেশী উপাদান সম্পর্কে উদ্বিগ্ন কারণ এই শর্তগুলি ইনস্টলেশনের সময় ক্যাবল জ্যাকেটগুলিকে ক্ষতিগ্রস্ত করতে পারে।

এই ঝুঁকি হ্রাস করার জন্য, পাইপটি নিম্নলিখিতগুলির সাথে সরবরাহ করা যেতে পারেঃ

• নিয়ন্ত্রিত এবং ট্রিম করা অভ্যন্তরীণ ERW ফ্ল্যাশ

• স্লাইড এন্ডস

• পরিষ্কার অভ্যন্তরীণ পৃষ্ঠ

• ফ্রি স্কেল এবং বিদেশী উপাদান অপসারণ

• অভ্যন্তরীণ পরিচ্ছন্নতা পরিদর্শন

• পরিবহন এবং সঞ্চয় করার জন্য সুরক্ষা শেষ ক্যাপ

অভ্যন্তরীণ পৃষ্ঠ গ্রহণযোগ্যতা প্রয়োজনীয়তা উৎপাদন আগে ক্রয় আদেশ সংজ্ঞায়িত করা যেতে পারে।

3ফিল্ড-ওয়েডিং এবং সারিবদ্ধতার সমস্যাগুলি কীভাবে নিয়ন্ত্রণ করা হয়?

দুর্বল শেষ স্কোয়ারিটি, অত্যধিক ডিম্বাকৃতি বা অসামঞ্জস্যপূর্ণ বাইরের ব্যাসার্ধ ক্ষেত্রে রুট-গ্যাপ বৈচিত্র্য এবং পরিধি সোল্ডারের ভুল সারিবদ্ধতার কারণ হতে পারে।

আমাদের মাত্রিক নিয়ন্ত্রণের মধ্যে রয়েছেঃ

• একাধিক পাইপ পজিশনে বাইরের ব্যাসের পরিদর্শন

• দেয়ালের বেধ যাচাইকরণ

• শেষ স্কোয়ারিটি পরিদর্শন

• সরলতা পরীক্ষা

• শেষ গোলাকারতা এবং ডিম্বাকৃতি পরীক্ষা

• বিশেষ প্রকল্পের লটের মিল এবং সনাক্তকরণ

Beveling এছাড়াও একটি অনুমোদিত ক্ষেত্র-ঢালাই স্পেসিফিকেশন অনুযায়ী সরবরাহ করা যেতে পারে, যদিও স্ট্যান্ডার্ড পণ্য মসৃণ শেষ দিয়ে সজ্জিত করা হয়।

বাস্তবায়ন মানদণ্ড

ক্যাবল-সিস্টেম ডিজাইনারের অনুমোদন ছাড়া ASTM A523কে চাপ-নলের সাধারণ মানদণ্ড দ্বারা প্রতিস্থাপন করা উচিত নয়।গঠনের বিধান এবং পরীক্ষার প্রয়োজনীয়তা বিশেষভাবে উচ্চ চাপ পাইপ টাইপ বৈদ্যুতিক তারের সার্কিটগুলির সাথে যুক্ত.

বিশেষ প্রয়োগ

ভূগর্ভস্থ উচ্চ চাপের তেল ভরা ক্যাবল পাইপ

পাইপটি একটি ভূগর্ভস্থ উচ্চ চাপের তেল ভরা ট্রান্সমিশন ক্যাবল সার্কিটের জন্য ঢালাই করা ইস্পাত ঘের হিসাবে ব্যবহৃত হয়।

পৃথক পাইপের দৈর্ঘ্যগুলি সারিবদ্ধ করা হয় এবং একটি ধারাবাহিক চাপ-শক্ত কন্ডাক্ট তৈরি করতে ক্ষেত্রের মধ্যে পরিধিযুক্তভাবে ঝালাই করা হয়। তারপরে পাইপের ভিতরে উচ্চ-ভোল্টেজ বৈদ্যুতিক তারগুলি ইনস্টল করা হয়,এবং সমাপ্ত সার্কিট চাপযুক্ত dielectric তরল দিয়ে ভরা হয়.

ইস্পাত পাইপ বিভিন্ন কাজ করেঃ

• এতে চাপযুক্ত ডাইলেক্ট্রিক তরল রয়েছে

• মাটি লোড এবং যান্ত্রিক প্রভাব থেকে বৈদ্যুতিক তারের রক্ষা করে

• ক্যাবল ইনস্টলেশনের জন্য একটি অবিচ্ছিন্ন নিয়ন্ত্রিত রুট প্রদান করে

• ভূগর্ভস্থ পরিষেবার সময় বাহ্যিক বোঝা প্রতিরোধ করে

• পাইপ বিভাগের মধ্যে ফুটো-শক্ত welded জয়েন্ট সমর্থন করে

• ক্যাবল সিস্টেমকে আর্দ্রতা এবং পরিবেশগত এক্সপোজার থেকে রক্ষা করে

পাইপটি নিজেই বৈদ্যুতিক কন্ডাক্টর হিসাবে কাজ করার জন্য ডিজাইন করা হয়নি এবং একটি পৃথক প্রকৌশল মূল্যায়ন ছাড়া একটি সাধারণ তেল, গ্যাস বা প্রক্রিয়া তরল সংক্রমণ লাইন হিসাবে নির্দিষ্ট করা উচিত নয়।
