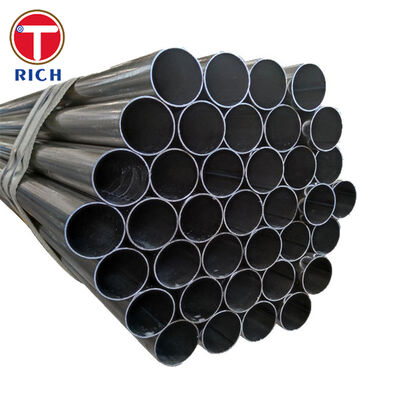

উচ্চ চাপের তারের সার্কিটের জন্য ASTM A523 প্লেইন-এন্ড ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড স্টিল পাইপ

ASTM A523 প্লেইন-এন্ড ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড স্টিল পাইপ বিশেষভাবে উচ্চ-চাপ পাইপ-টাইপ বৈদ্যুতিক তারের সিস্টেমের জন্য চাপ-আঁটসাঁট নালী হিসাবে তৈরি করা হয়। অর্ডারকৃত আকারের উপর নির্ভর করে 5.56 মিমি থেকে 14.27 মিমি পর্যন্ত নামমাত্র প্রাচীর পুরুত্ব সহ NPS 12 থেকে NPS 4 কভার করে টাইপ E নির্মাণে এটি সরবরাহ করা হয়।

সাধারণ-উদ্দেশ্যের চাপের পাইপের বিপরীতে, ASTM A523 পাইপ উচ্চ-ভোল্টেজ বৈদ্যুতিক তারের চারপাশে একটি অবিচ্ছিন্ন ইস্পাত ঘের এবং চাপের অধীনে রক্ষণাবেক্ষণকারী তরল বা গ্যাসের অন্তরক তৈরি করার উদ্দেশ্যে তৈরি করা হয়েছে। তাই পাইপকে অবশ্যই নিয়ন্ত্রিত মাত্রা, নির্ভরযোগ্য ERW সীম অখণ্ডতা, মসৃণ অভ্যন্তরীণ পৃষ্ঠতল, ঢালাইযোগ্যতা এবং দীর্ঘমেয়াদী ভূগর্ভস্থ পরিষেবার সময় ফুটো প্রতিরোধের ব্যবস্থা করতে হবে।

গ্রেড A সাধারণত নির্বাচন করা হয় যেখানে ব্যাপক নমন, ফ্লেয়িং বা বেলিং প্রয়োজন হয়। গ্রেড B উচ্চতর ন্যূনতম শক্তি প্রদান করে যখন ঢালাই এবং স্বাভাবিক গঠন অপারেশনের জন্য উপযুক্ত থাকে।

পণ্য বিশেষ উল্লেখ

স্ট্যান্ডার্ড সাইজ রেঞ্জ

5.56–14.27 মিমি ASTM A523 স্ট্যান্ডার্ড রেঞ্জের মধ্যে পাইপের আকার এবং প্রকল্পের নকশা অনুযায়ী নামমাত্র প্রাচীরের বেধ নির্বাচন করা হয়। অন্যান্য মাত্রিক সমন্বয় সরবরাহ করা হতে পারে যখন তারা ASTM A523/A523M এর সমস্ত অবশিষ্ট প্রয়োজনীয়তা মেনে চলে।

প্রধান বৈশিষ্ট্য

চাপ-টাইট ERW নির্মাণ

অনুদৈর্ঘ্য সীম ফিলার ধাতুর ইচ্ছাকৃত যোগ ছাড়া বৈদ্যুতিক-প্রতিরোধ ঢালাই দ্বারা উত্পাদিত হয়। ঢালাই তাপ ফালা প্রান্তে উত্পন্ন হয়, যান্ত্রিক চাপ অনুসরণ করে একটি অবিচ্ছিন্ন নকল ঢালাই তৈরি করে।

প্রতিটি পাইপ হাইড্রোস্ট্যাটিকভাবে চাপ নিয়ন্ত্রণ যাচাই করার জন্য পরীক্ষা করা হয়। পরীক্ষাটি শিপমেন্টের আগে প্রাচীরের ফুটো, অসম্পূর্ণ ওয়েল্ড ফিউশন এবং অন্যান্য চাপ-সম্পর্কিত বিচ্ছিন্নতা সনাক্ত করার উদ্দেশ্যে করা হয়েছে।

নিয়ন্ত্রিত অভ্যন্তরীণ জ্যামিতি

উচ্চ-চাপের তারের সার্কিটগুলির জন্য অপেক্ষাকৃত মসৃণ অভ্যন্তরীণ উত্তরণ প্রয়োজন কারণ ফিল্ড সমাবেশের পরে বৈদ্যুতিক তারগুলি দীর্ঘ পাইপ অংশের মাধ্যমে টানা হতে পারে। অত্যধিক অভ্যন্তরীণ ওয়েল্ড ফ্ল্যাশ, তীক্ষ্ণ প্রান্ত, ভারী স্কেল বা স্থানীয় মাত্রিক সীমাবদ্ধতা তারের শীথিংকে ক্ষতিগ্রস্ত করতে পারে বা ইনস্টলেশন প্রতিরোধ ক্ষমতা বাড়াতে পারে।

অভ্যন্তরীণ জোড় শক্তিবৃদ্ধি তাই উত্পাদন পদ্ধতি এবং ক্রয় স্পেসিফিকেশন অনুযায়ী নিয়ন্ত্রিত এবং ছাঁটা হয়।

গ্রেড দ্বারা গঠনযোগ্যতা

গ্রেড A-এর ন্যূনতম প্রসার্য শক্তি 330 MPa এবং সর্বনিম্ন ফলন শক্তি 205 MPa। এর নিম্ন শক্তির স্তরটি আরও বেশি গঠনের নমনীয়তা প্রদান করে এবং এটিকে এমন প্রকল্পগুলির জন্য পছন্দের গ্রেড করে তোলে যার জন্য ব্যাপক নমন, ফ্লেয়িং বা বেলিং প্রয়োজন।

গ্রেড B-এর ন্যূনতম প্রসার্য শক্তি 415 MPa এবং সর্বনিম্ন ফলন শক্তি 240 MPa। ঢালাইযোগ্যতা এবং স্বাভাবিক ঠান্ডা-গঠনের ক্ষমতা বজায় রাখার সময় উচ্চতর যান্ত্রিক শক্তির প্রয়োজন হলে এটি নির্বাচন করা হয়।

ঝালাইযোগ্য কার্বন-ইস্পাত রচনা

কার্বন এবং ম্যাঙ্গানিজ সীমা শক্তি, জোড়যোগ্যতা এবং গঠন কর্মক্ষমতা মধ্যে একটি ব্যবহারিক ভারসাম্য প্রদান করতে নিয়ন্ত্রিত হয়. অর্ডারকৃত গ্রেড এবং প্রাচীর বেধের জন্য উপযুক্ত একটি অনুমোদিত ঢালাই পদ্ধতি ব্যবহার করে মাঠের বাট ঢালাইয়ের জন্য প্লেইন প্রান্তগুলি প্রস্তুত করা যেতে পারে।

মাত্রিক স্থিতিশীলতা

নির্দিষ্ট বাইরের ব্যাস, প্রাচীরের বেধ, শেষ স্কোয়ারনেস এবং সোজাতা ফিল্ড সারিবদ্ধকরণকে সমর্থন করার জন্য নিয়ন্ত্রিত হয়। সঠিক জ্যামিতি পার্শ্ববর্তী পাইপ বিভাগের মধ্যে অমিল কমায় এবং সামঞ্জস্যপূর্ণ পরিধিযুক্ত ক্ষেত্রের ঢালাইকে সহজ করে।

আমাদের সুবিধা

1. কিভাবে ERW সীম ইন্টিগ্রিটি যাচাই করা হয়?

উচ্চ-চাপের তারের নালীর জন্য, শুধুমাত্র ভিজ্যুয়াল পরিদর্শনই অপর্যাপ্ত কারণ ছোট সীমের বিচ্ছিন্নতাগুলি ইনস্টলেশনের পরে ফুটো পথ হয়ে উঠতে পারে।

আমাদের পরিদর্শন পরিকল্পনা একত্রিত করতে পারে:

• প্রতিটি পাইপের হাইড্রোস্ট্যাটিক পরীক্ষা

• ঢালাই-এরিয়া অতিস্বনক বা ইলেক্ট্রোম্যাগনেটিক পরিদর্শন

• জোড়ের সাউন্ডনেস এবং নমনীয়তার জন্য সমতল পরীক্ষা

• উত্পাদন লট দ্বারা প্রসার্য পরীক্ষা

• অনুদৈর্ঘ্য সীমের চাক্ষুষ এবং মাত্রিক পরীক্ষা

পরিদর্শন রেকর্ড এবং উপাদান ট্রেসেবিলিটি উত্পাদন ডকুমেন্টেশন প্যাকেজ অন্তর্ভুক্ত করা যেতে পারে.

2. টানার সময় তারের ক্ষতি কিভাবে প্রতিরোধ করা হয়?

পেশাদার কেবল-সিস্টেম ঠিকাদাররা অভ্যন্তরীণ ওয়েল্ড ফ্ল্যাশ, ধারালো পাইপের প্রান্ত, স্কেল এবং বিদেশী উপাদান সম্পর্কে উদ্বিগ্ন কারণ এই শর্তগুলি ইনস্টলেশনের সময় তারের জ্যাকেটগুলিকে ক্ষতি করতে পারে।

এই ঝুঁকি কমাতে, পাইপ সরবরাহ করা যেতে পারে:

• নিয়ন্ত্রিত এবং ছাঁটা অভ্যন্তরীণ ERW ফ্ল্যাশ

• Deburred সমতল শেষ

• অভ্যন্তরীণ পৃষ্ঠতল পরিষ্কার করুন

• আলগা স্কেল এবং বিদেশী উপাদান অপসারণ

• ঐচ্ছিক অভ্যন্তরীণ পরিচ্ছন্নতা পরিদর্শন

• পরিবহন এবং স্টোরেজ জন্য প্রতিরক্ষামূলক শেষ ক্যাপ

অভ্যন্তরীণ-পৃষ্ঠের গ্রহণযোগ্যতা প্রয়োজনীয়তা উত্পাদনের আগে ক্রয় আদেশে সংজ্ঞায়িত করা যেতে পারে।

3. ফিল্ড-ওয়েল্ডিং এবং অ্যালাইনমেন্ট সমস্যাগুলি কীভাবে নিয়ন্ত্রণ করা হয়?

দরিদ্র শেষ বর্গাকারতা, অত্যধিক ডিম্বাকৃতি বা অসঙ্গত বাইরের ব্যাস রুট-গ্যাপের তারতম্য এবং ক্ষেত্রটিতে পরিধিযুক্ত জোড়ের মিসলাইনমেন্টের কারণ হতে পারে।

আমাদের মাত্রিক নিয়ন্ত্রণ অন্তর্ভুক্ত:

• একাধিক পাইপ অবস্থানে বাইরে-ব্যাস পরিদর্শন

• প্রাচীর-বেধ যাচাইকরণ

• শেষ-বর্গক্ষেত্র পরিদর্শন

• সরলতা পরিদর্শন

• শেষ-গোলাকারতা এবং ওভালিটি চেক

• বিশেষ প্রকল্প লটের মিল এবং সনাক্তকরণ

বেভেলিং একটি অনুমোদিত ফিল্ড-ওয়েল্ডিং স্পেসিফিকেশন অনুযায়ীও সরবরাহ করা যেতে পারে, যদিও স্ট্যান্ডার্ড পণ্যটি প্লেইন প্রান্ত দিয়ে সজ্জিত।

এক্সিকিউশন স্ট্যান্ডার্ড

কেবল-সিস্টেম ডিজাইনারের অনুমোদন ছাড়া ASTM A523 কে সাধারণ চাপ-পাইপ স্ট্যান্ডার্ড দ্বারা প্রতিস্থাপিত করা উচিত নয়। এর প্রয়োগ, বিধান গঠন এবং পরীক্ষার প্রয়োজনীয়তা বিশেষভাবে উচ্চ-চাপ পাইপ-টাইপ বৈদ্যুতিক তারের সার্কিটের সাথে যুক্ত।

নির্দিষ্ট আবেদন

ভূগর্ভস্থ উচ্চ-চাপের তেল-ভরা তারের নালী

ভূগর্ভস্থ উচ্চ-চাপ তেল-ভরা ট্রান্সমিশন তারের সার্কিটের জন্য পাইপটি ঢালাই করা ইস্পাত ঘের হিসাবে ব্যবহৃত হয়।

একটি অবিচ্ছিন্ন চাপ-আঁটসাঁট নালী তৈরি করতে পৃথক পাইপের দৈর্ঘ্য সারিবদ্ধ এবং পরিধিগতভাবে ক্ষেত্রে ঢালাই করা হয়। উচ্চ-ভোল্টেজ বৈদ্যুতিক তারগুলি তারপর পাইপের ভিতরে ইনস্টল করা হয় এবং সম্পূর্ণ সার্কিটটি চাপযুক্ত ডাইলেক্ট্রিক তরল দিয়ে পূর্ণ হয়।

ইস্পাত পাইপ বিভিন্ন ফাংশন সঞ্চালন করে:

• চাপযুক্ত অস্তরক তরল ধারণ করে

• মাটির ভার এবং যান্ত্রিক প্রভাব থেকে বৈদ্যুতিক তারগুলিকে রক্ষা করে

• তারের ইনস্টলেশনের জন্য একটি ক্রমাগত নিয়ন্ত্রিত রুট প্রদান করে

• ভূগর্ভস্থ পরিষেবার সময় বাহ্যিক লোড প্রতিরোধ করে

• পাইপ বিভাগের মধ্যে লিক-টাইট ঢালাই জয়েন্টগুলিকে সমর্থন করে

• তারের সিস্টেমকে আর্দ্রতা এবং পরিবেশগত এক্সপোজার থেকে রক্ষা করে

পাইপটি বৈদ্যুতিক পরিবাহী হিসাবে কাজ করার উদ্দেশ্যে নয় এবং একটি পৃথক প্রকৌশল মূল্যায়ন ছাড়া সাধারণ তেল, গ্যাস বা প্রক্রিয়া-তরল ট্রান্সমিশন লাইন হিসাবে নির্দিষ্ট করা উচিত নয়।
