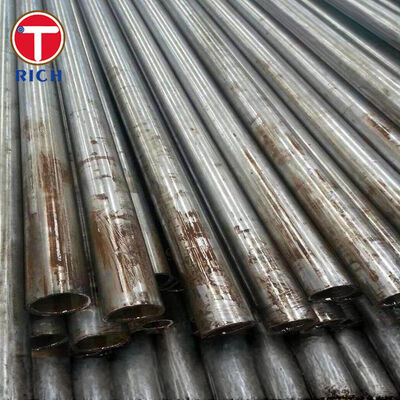

এএসটিএম এ৫২৪ বায়ুমণ্ডলীয় এবং নিম্ন তাপমাত্রা পরিষেবা জন্য seamless কার্বন ইস্পাত পাইপ

এএসটিএম এ 5২4 সিউমলেস কার্বন স্টিল পাইপ মূলত বায়ুমণ্ডলীয় এবং মাঝারি কম তাপমাত্রায় কাজ করে এমন চাপ পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি মরা থেকে তৈরি করা হয়,সূক্ষ্ম দানা কার্বন ইস্পাত এবং প্রাচীরের বেধ অনুযায়ী গ্রেড I বা গ্রেড II সরবরাহ করা হয়.

পাইপ গরম সমাপ্তি বা ঠান্ডা আঁকা দ্বারা উত্পাদিত হতে পারে এবং গরম চিকিত্সা প্রাপ্ত করা আবশ্যক। এটি ঢালাই, বাঁক, flanging, ঘনিষ্ঠ রোলিং,এবং অনুরূপ উৎপাদন কার্যক্রম. সাধারণ সরবরাহের মধ্যে রয়েছে মাত্রিক পরিদর্শন, টান পরীক্ষা, সমতলতা বা বাঁক পরীক্ষা এবং হাইড্রোস্ট্যাটিক বা অনুমোদিত নন-ধ্বংসাত্মক পরীক্ষা।

ASTM A524/A524M NPS 1/8 থেকে NPS 26, DN 6 থেকে DN 650 এর সাথে সামঞ্জস্যপূর্ণ পাইপের আকারগুলিকে কভার করে। যদি ক্রেতা অন্যথায় নির্দিষ্ট না করেন তবে আকারগুলি সাধারণত ASME B36.10M অনুযায়ী সরবরাহ করা হয়।

বিশেষ উল্লেখ

প্রধান বৈশিষ্ট্য

সূক্ষ্ম-শস্য-মৃত-ইস্পাত নির্মাণ

এএসটিএম A524 পাইপটি সূক্ষ্ম-শস্যের অনুশীলন ব্যবহার করে সম্পূর্ণরূপে মরা ইস্পাত থেকে উত্পাদিত হতে হবে। এই নিয়ন্ত্রিত ইস্পাত উত্পাদন রুট কাঠামোগত অভিন্নতা উন্নত করে এবং নির্ভরযোগ্য গঠনের, ওয়েল্ডিং,এবং চাপ-পরিষেবা কর্মক্ষমতা.

নিয়ন্ত্রিত কার্বন এবং ম্যাঙ্গানিজ সামগ্রী

সর্বাধিক কার্বন সামগ্রী 0.21% পর্যন্ত সীমাবদ্ধ, যখন ম্যাঙ্গানিজ 0.90% থেকে 1.35% এর মধ্যে নিয়ন্ত্রিত হয়। এই রচনা শক্তি, নমনীয়তা এবং ওয়েল্ডেবিলিটির মধ্যে একটি ব্যবহারিক ভারসাম্য সরবরাহ করে।

দেয়ালের বেধ অনুযায়ী সংজ্ঞায়িত শক্তি

গ্রেড নির্বাচন দেয়াল বেধ দ্বারা নির্ধারিত হয়ঃ

• গ্রেড I 9.52 মিমি বা তার কম প্রাচীরের বেধের জন্য প্রযোজ্য।

• ২য় শ্রেণীর দেয়ালের বেধ ৯.৫২ মিমি-র বেশি।

গ্রেড I 240 এমপিএ এর সর্বনিম্ন রিডান্ট শক্তি সরবরাহ করে। গ্রেড II আরও ঘন দেয়ালযুক্ত পাইপের জন্য সর্বনিম্ন প্রসারিততার সাথে 205 এমপিএ এর সর্বনিম্ন রিডান্ট শক্তি সরবরাহ করে।

বাধ্যতামূলক গরম চিকিত্সা

গরম সমাপ্ত এবং ঠান্ডা টানা পাইপ উভয়ই 845 ডিগ্রি সেলসিয়াসের উপরে একটি তাপমাত্রায় পুনরায় গরম করা হয়। তারা পরবর্তীকালে বায়ু বা নিয়ন্ত্রিত-বায়ুমণ্ডলীয় চুলার শীতল চেম্বারের ভিতরে শীতল হয়।

এই চিকিত্সা অবশিষ্ট গঠন চাপ হ্রাস করে এবং পাইপ বিভাগ জুড়ে আরো সামঞ্জস্যপূর্ণ যান্ত্রিক বৈশিষ্ট্য তৈরি করে।

সেকেন্ডারি ফ্যাব্রিকেশনের জন্য উপযুক্ত

এএসটিএম A524 পাইপ নিম্নলিখিত জন্য উপযুক্ত হতে হবেঃ

• ঢালাই

• ঠান্ডা বাঁকানো

• ফ্ল্যাঞ্জিং

• ঘনিষ্ঠ রোলিং

• যন্ত্রপাতি

• শেষ গঠন

• চাপ-সিস্টেম সমন্বয়

চূড়ান্ত সরঞ্জাম কোড এবং অপারেটিং শর্ত অনুযায়ী উত্পাদন পদ্ধতি এখনও যোগ্যতা অর্জন করা উচিত।

আমাদের সুবিধা

দেয়াল বেধ-ভিত্তিক গ্রেড নিয়ন্ত্রণ

একটি ঘন ঘন ক্রয়ের সমস্যা হ'ল প্রকৃত নামমাত্র প্রাচীরের বেধ নিশ্চিত না করে গ্রেড I বা গ্রেড II অর্ডার করা। এএসটিএম এ 524 এ এগুলিকে অবাধে বিনিময়যোগ্য উপাদান গ্রেড হিসাবে বিবেচনা করে না।

আমাদের উপাদান পর্যালোচনা প্রক্রিয়া সঠিক শ্রেণীবিভাগের সাথে আদেশ দেওয়া প্রাচীর বেধ মেলেঃ

• দেয়ালের বেধ ৯.৫২ মিমি পর্যন্তঃ গ্রেড I

• দেয়ালের বেধ ৯.৫২ মিমি এর বেশিঃ গ্রেড ২

এটি উদ্ধৃতি, উত্পাদন রেকর্ড, পাইপ চিহ্ন এবং পরিদর্শন শংসাপত্রগুলিতে ভুল গ্রেড সনাক্তকরণ রোধ করে।

ট্র্যাকযোগ্য তাপ চিকিত্সা এবং উপাদান নথিপত্র

চাপ পরিষেবা পাইপের ক্রেতাদের সাধারণত প্রমাণ প্রয়োজন যে উপাদানটি নির্দিষ্ট পোস্ট-ফর্মিং তাপ চিকিত্সা পেয়েছে।

উত্পাদন রেকর্ড অন্তর্ভুক্ত করতে পারেনঃ

• তাপের সংখ্যা

• উত্পাদন পথ

• তাপ চিকিত্সা অবস্থা

• রাসায়নিক বিশ্লেষণ

• টেন্সিল টেস্টের ফলাফল

• হাইড্রোস্ট্যাটিক বা অ-ধ্বংসাত্মক পরীক্ষার ফলাফল

• চূড়ান্ত মাত্রা

• পণ্যের চিহ্নিতকরণ

• EN 10204 3.1 পরিদর্শন শংসাপত্র

এই ট্র্যাকযোগ্যতা ইনকামিং পরিদর্শন এবং চাপ সরঞ্জাম ডকুমেন্টেশন পর্যালোচনা সমর্থন করে।

আকার এবং পরীক্ষার প্রয়োজনীয়তা উত্পাদনের আগে নিশ্চিত

পাইপ মাত্রা একা একটি ASTM A524 অর্ডার নির্ধারণের জন্য যথেষ্ট নয়। ক্রেতা এছাড়াও প্রয়োজনীয় স্কিম, পাইপ শেষ, পরীক্ষা পদ্ধতি, দৈর্ঘ্য, পৃষ্ঠ অবস্থা নির্দিষ্ট করা উচিত,এবং পরিদর্শন নথিপত্র.

উত্পাদনের আগে, অর্ডারটি নিম্নলিখিতগুলির জন্য পর্যালোচনা করা যেতে পারেঃ

• এনপিএস বা বাইরের ব্যাসার্ধ

• নামমাত্র প্রাচীরের বেধ বা সময়সূচী

• গ্রেড I বা গ্রেড II

• গরম সমাপ্ত বা ঠান্ডা টানা অবস্থা

• স্থায়ী বা এলোমেলো দৈর্ঘ্য

• সরল বা বেভেলড শেষ

• হাইড্রোস্ট্যাটিক বা অ-ধ্বংসাত্মক পরীক্ষা

• পৃষ্ঠ সুরক্ষা

• চিহ্নিতকরণের প্রয়োজনীয়তা

• পরিদর্শন শংসাপত্রের ধরন

এটি ক্রয় আদেশ, উৎপাদন পরিকল্পনা এবং চূড়ান্ত পরিদর্শন নথির মধ্যে প্রযুক্তিগত বিচ্যুতি হ্রাস করে।

বাস্তবায়ন মানদণ্ড

প্রয়োগ

নিম্ন তাপমাত্রা তরল সঞ্চয় ট্যাংক ট্রান্সফার পাইপিং

এএসটিএম এ৫২৪ সিউমলেস কার্বন স্টীল পাইপ নিম্ন তাপমাত্রার তরল সঞ্চয় ট্যাঙ্কের সাথে সংযুক্ত ট্রান্সফার পাইপিংয়ের জন্য ব্যবহার করা যেতে পারে যেখানে নির্দিষ্ট নকশা তাপমাত্রা, নকশা চাপ, জারা ছাড়,এবং প্রযোজ্য পাইপিং কোড অনুমোদন কার্বন ইস্পাত নির্মাণ.

এই অ্যাপ্লিকেশনটিতে, পাইপটি স্টোরেজ পাত্রে, পাম্প ইউনিট, ভালভ সমাবেশ এবং ডাউনস্ট্রিম প্রক্রিয়া সরঞ্জামগুলির মধ্যে প্রক্রিয়া তরল পরিবহন করে।সিউমলেস নির্মাণ লংটিগুয়াল ওয়েল্ড সিউম দূর করে, যখন সূক্ষ্ম-দানা মরা ইস্পাত কাঠামো সিস্টেম উত্পাদন সময় গঠনের এবং ঢালাই সমর্থন করে।

চূড়ান্ত উপাদান নির্বাচনটি প্রযোজ্য ইঞ্জিনিয়ারিং কোডের সর্বনিম্ন ডিজাইন-ধাতব তাপমাত্রা এবং প্রভাব পরীক্ষার প্রয়োজনীয়তার সাথে নিশ্চিত করা উচিত।সম্পূর্ণ নকশা পর্যালোচনা ছাড়া ASTM A524 ক্রায়োজেনিক সার্ভিসের জন্য উপযুক্ত বলে মনে করা উচিত নয়.

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য

উত্পাদন এবং তাপ চিকিত্সা

ইস্পাতটি সম্পূর্ণরূপে মেরে ফেলা উচিত এবং সূক্ষ্ম-দানা পদ্ধতি ব্যবহার করে উত্পাদিত হতে হবে। এটি বৈদ্যুতিক-চামচ, বেসিক-অক্সিজেন, বা মানের প্রযোজ্য সংস্করণ দ্বারা অনুমোদিত অন্য প্রক্রিয়া দ্বারা উত্পাদিত হতে পারে.

পাইপ গরম সমাপ্ত বা ঠান্ডা টানা হতে পারে, আকারের সাথে সম্পর্কিত উত্পাদন বিধান সাপেক্ষে।পাইপটি 845°C এর উপরে পুনরায় গরম করা উচিত এবং বায়ু বা নিয়ন্ত্রিত বায়ুমণ্ডলীয় চুলার শীতল চেম্বারে শীতল করা উচিত.

সাধারণ উৎপাদন ক্রম নিম্নলিখিত অন্তর্ভুক্তঃ

ইস্পাত উৎপাদন এবং রাসায়নিক বিশ্লেষণ
ব্লেট প্রস্তুতি
ছিদ্র
গরম ও ঠান্ডা উত্তোলন
তাপ চিকিত্সা
সোজা করা
শেষ সমাপ্তি
মাত্রা পরিদর্শন
যান্ত্রিক পরীক্ষা
হাইড্রোস্ট্যাটিক বা অ-ধ্বংসাত্মক পরীক্ষা
পৃষ্ঠ সুরক্ষা
চিহ্নিতকরণ এবং সার্টিফিকেশন

পরিদর্শন ও পরীক্ষা
