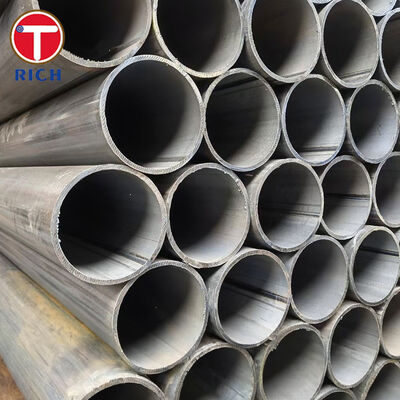

ASTM A587 ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড লো-কার্বন স্টিল পাইপ ফর কেমিক্যাল ইন্ডাস্ট্রি

ASTM A587 ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড লো-কার্বন স্টিল পাইপ বিশেষভাবে রাসায়নিক শিল্পে প্রসেস পাইপিং অ্যাপ্লিকেশনের জন্য তৈরি করা হয় যেখানে নির্ভরযোগ্য ওয়েল্ড ইন্টিগ্রিটি, ভাল নমনীয়তা, ফ্ল্যাঞ্জিং ক্ষমতা এবং ক্লোজ-রেডিয়াস বেন্ডিং পারফরম্যান্সের প্রয়োজন হয়।

ASTM A587/A587M NPS 1/2 [DN 15] থেকে NPS 10 [DN 250] পর্যন্ত ERW লো-কার্বন স্টিল পাইপ, সেইসাথে নির্দিষ্ট অতিরিক্ত আকারগুলি কভার করে। ইস্পাত অ্যালুমিনিয়াম-কিল্ড লো-কার্বন স্টিল, এবং পাইপ ওয়েল্ডিংয়ের পরে স্বাভাবিক করা হয়। কোল্ড-ড্রন পাইপ চূড়ান্ত কোল্ড-ড্রয়িং অপারেশনের পরে স্বাভাবিক করা হয়।

ASTM A587 এবং সাধারণ-উদ্দেশ্যের ওয়েল্ডেড পাইপ স্পেসিফিকেশনের মধ্যে একটি মূল পার্থক্য হল এর ফর্মিং পারফরম্যান্সের উপর জোর দেওয়া। এই স্ট্যান্ডার্ডে সরবরাহ করা পাইপ সমস্ত কভার করা আকারে গুরুতর ফ্ল্যাঞ্জিং অপারেশন এবং NPS 4 [DN 100] পর্যন্ত ক্লোজ-রেডিয়াস বেন্ডিং সহ্য করার জন্য তৈরি করা হয়েছে।

স্পেসিফিকেশন

প্রধান বৈশিষ্ট্য

ফ্যাব্রিকেটেড প্রসেস লাইনের জন্য উচ্চ ফর্মেবিলিটি

ASTM A587 পাইপ এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যার জন্য প্রচলিত সোজা প্রসেস পাইপিংয়ের চেয়ে উল্লেখযোগ্যভাবে বেশি ফর্মিং প্রয়োজন।

উপাদানটি এর জন্য উপযুক্ত হতে হবে:

• কভার করা আকারের পরিসীমা জুড়ে গুরুতর ফ্ল্যাঞ্জ-ফর্মিং অপারেশন

• NPS 4 [DN 100] পর্যন্ত ক্লোজ-রেডিয়াস বেন্ডিং

• অগ্রহণযোগ্য ক্র্যাকিং বা ওয়েল্ড ফেইলিউর ছাড়াই কোল্ড ফ্ল্যাটেনিং

• ওয়েল্ড সাউন্ডনেস মূল্যায়নের জন্য রিভার্স ফ্ল্যাটেনিং

এই সংমিশ্রণটি বিশেষভাবে প্রাসঙ্গিক যেখানে সমাপ্ত প্রসেস লাইনে গঠিত প্রান্ত, কম্প্যাক্ট বেন্ড, বা ফ্যাব্রিকেটেড সংযোগ রয়েছে।

নিয়ন্ত্রিত লো-কার্বন রসায়ন

ASTM A587 কার্বনকে সর্বোচ্চ 0.15% পর্যন্ত সীমাবদ্ধ করে।

নিয়ন্ত্রিত কার্বন স্তর ফর্মিং এবং ওয়েল্ডিংয়ের সাথে যুক্ত অতিরিক্ত কঠোরতার ঝুঁকি হ্রাস করার সময় বেন্ডিং এবং ফ্ল্যাঞ্জিং অপারেশনের জন্য প্রয়োজনীয় নমনীয়তাকে সমর্থন করে।

ম্যাঙ্গানিজ 0.27% থেকে 0.63% এর মধ্যে নিয়ন্ত্রিত হয়, যখন ফসফরাস এবং সালফার প্রতিটি 0.035% সর্বোচ্চ পর্যন্ত সীমাবদ্ধ থাকে।

অ্যালুমিনিয়াম-কিল্ড স্টিল

ইস্পাত অ্যালুমিনিয়াম কিল্ড, অ্যালুমিনিয়াম 0.020% এবং 0.100% এর মধ্যে নির্দিষ্ট করা হয়েছে।

নিয়ন্ত্রিত ডিঅক্সিডেশন সামঞ্জস্যপূর্ণ ইস্পাত গুণমানে অবদান রাখে এবং প্রসেস-পাইপ ফ্যাব্রিকেশনের জন্য প্রয়োজনীয় অভিন্ন ফর্মিং বৈশিষ্ট্য সরবরাহ করতে সহায়তা করে।

বাধ্যতামূলক স্বাভাবিককরণ

ERW উত্পাদনের পরে সরবরাহ করা পাইপ উচ্চতর ক্রিটিক্যাল ট্রান্সফরমেশন তাপমাত্রার উপরে স্বাভাবিক করা হয়।

কোল্ড-ড্রন পাইপের জন্য, চূড়ান্ত কোল্ড-ড্রয়িং অপারেশনের পরে স্বাভাবিককরণ করা হয়।

স্বাভাবিককরণ ওয়েল্ডিং এবং ফর্মিংয়ের সময় তৈরি হওয়া মেটালার্জিক্যাল পার্থক্যগুলি হ্রাস করে এবং পাইপ বডির জুড়ে আরও অভিন্ন মাইক্রোস্ট্রাকচার তৈরি করে।

সংজ্ঞায়িত যান্ত্রিক কর্মক্ষমতা

সমাপ্ত পাইপ নিম্নলিখিত ন্যূনতম টেনসাইল প্রয়োজনীয়তা পূরণ করতে হবে:

• টেনসাইল শক্তি: ন্যূনতম 330 MPa

• ইল্ড শক্তি: ন্যূনতম 205 MPa

• 50 মিমি তে প্রসারণ: ন্যূনতম 40%

তুলনামূলকভাবে উচ্চ ন্যূনতম প্রসারণের প্রয়োজনীয়তা ফ্ল্যাঞ্জড এবং বেন্ট কেমিক্যাল-প্রসেস পাইপিংয়ের জন্য বিশেষভাবে গুরুত্বপূর্ণ।

আমাদের সুবিধা

নিয়ন্ত্রিত ERW ওয়েল্ড ইন্টিগ্রিটি

কেমিক্যাল-প্রসেস ERW পাইপিংয়ের প্রধান সংগ্রহ উদ্বেগের মধ্যে একটি হল যে অনুদৈর্ঘ্য ওয়েল্ড ক্র্যাকিং ছাড়াই পরবর্তী বেন্ডিং এবং ফ্ল্যাঞ্জ ফর্মিং সহ্য করতে পারে কিনা।

অতএব উৎপাদন নিয়ন্ত্রণ শুধুমাত্র ওয়েল্ডের বাহ্যিক চেহারাতেই নয়, সম্পূর্ণ ওয়েল্ড জোনের মেটালার্জিক্যাল এবং যান্ত্রিক অবস্থার উপরও দৃষ্টি নিবদ্ধ করে।

ASTM A587 পরিদর্শন অন্তর্ভুক্ত করতে পারে:

• ফ্ল্যাটেনিং টেস্টিং

• রিভার্স-ফ্ল্যাটেনিং টেস্টিং

• ফ্ল্যাঞ্জ টেস্টিং

• এডি-কারেন্ট টেস্টিং

• আল্ট্রাসনিক টেস্টিং

• ম্যাগনেটিক ফ্লাক্স লিকেজ টেস্টিং

এই পরীক্ষাগুলি পাইপ ডাউনস্ট্রিম ফ্যাব্রিকেশনে প্রবেশ করার আগে ওয়েল্ড ধারাবাহিকতার যাচাইকরণ সরবরাহ করে।

ডেলিভারির আগে ফর্মিং পারফরম্যান্স যাচাই করা হয়েছে

কেমিক্যাল-সরঞ্জাম প্রস্তুতকারকরা প্রায়শই পাইপ পাওয়ার পরে বেন্ডিং, এন্ড ফর্মিং এবং ফ্ল্যাঞ্জ-ফর্মিং অপারেশনগুলি সম্পাদন করে।

এই কারণে, শুধুমাত্র ডাইমেনশনাল পরিদর্শন অপর্যাপ্ত।

ASTM A587 পাইপ বিশেষভাবে গুরুতর ফর্মিং অ্যাপ্লিকেশনগুলির জন্য উত্পাদিত হয়। স্বাভাবিক উপাদান অবস্থা, নিয়ন্ত্রিত কার্বন সামগ্রী, ন্যূনতম 40% প্রসারণ, এবং ফর্মিং পরীক্ষাগুলি পাইপ ডাউনস্ট্রিম ফ্যাব্রিকেশনের জন্য উপযুক্ত কিনা তা মূল্যায়নের জন্য একটি সংজ্ঞায়িত প্রযুক্তিগত ভিত্তি সরবরাহ করে।

বিশেষভাবে ছোট বেন্ড রেডিয়াই বা বিশেষ ফ্ল্যাঞ্জ জ্যামিতি জড়িত প্রকল্পগুলির জন্য, প্রতিনিধি উত্পাদন নমুনাগুলি গ্রাহকের সমাপ্ত-উপাদান ফর্মিং প্রয়োজনীয়তার বিরুদ্ধেও মূল্যায়ন করা যেতে পারে।

ট্রেসেবল হিট, মাত্রা, এবং পরীক্ষার ফলাফল

উত্পাদন হিটগুলির মধ্যে পার্থক্য স্বয়ংক্রিয় বেন্ডিং, ওয়েল্ডিং, বা প্রসেস-সরঞ্জাম সমাবেশের সময় সমস্যা তৈরি করতে পারে।

অতএব উপাদান ট্রেসেবিলিটি আগত ইস্পাত থেকে ERW উত্পাদন, স্বাভাবিককরণ, পরিদর্শন, এবং সমাপ্ত-পাইপ সনাক্তকরণ পর্যন্ত বজায় রাখা যেতে পারে।

পরিদর্শন ডকুমেন্টেশন অন্তর্ভুক্ত করতে পারে:

• হিট নম্বর

• রাসায়নিক বিশ্লেষণ

• টেনসাইল বৈশিষ্ট্য

• বাইরের ব্যাস

• প্রাচীরের পুরুত্ব

• সোজাভাব পরিদর্শন

• তাপ-চিকিত্সা অবস্থা

• ননডেস্ট্রাকটিভ পরীক্ষার ফলাফল

এটি ক্রয় এবং গুণমান-নিয়ন্ত্রণ দলগুলিকে উত্পাদন ব্যবহারের আগে ক্রয় অর্ডারের বিরুদ্ধে উপাদান সামঞ্জস্যতা যাচাই করার অনুমতি দেয়।

কার্যকরী মান

প্রয়োগ

কেমিক্যাল ডোজিং স্কিড প্রসেস-ওয়াটার ট্রান্সফার পাইপ

একটি প্রতিনিধি অ্যাপ্লিকেশন হল কেমিক্যাল ডোজিং স্কিডের ভিতরে ইনস্টল করা প্রসেস-ওয়াটার ট্রান্সফার পাইপ।

এই অ্যাসেম্বলিগুলির জন্য প্রায়শই কম্প্যাক্ট পাইপ রাউটিং, গঠিত সংযোগ, ওয়েল্ডেড শাখা এবং সীমিত সরঞ্জামের জায়গার মধ্যে সঠিকভাবে অবস্থিত পাইপের প্রান্তের প্রয়োজন হয়।

ASTM A587 ERW পাইপ এই ধরণের ফ্যাব্রিকেটেড প্রসেস লাইনের জন্য উপযুক্ত কারণ এর নিয়ন্ত্রিত লো-কার্বন রসায়ন, স্বাভাবিক অবস্থা, ন্যূনতম 40% প্রসারণ, এবং নির্দিষ্ট ফ্ল্যাঞ্জ এবং ফ্ল্যাটেনিং পারফরম্যান্স পরবর্তী বেন্ডিং এবং ফ্যাব্রিকেশনকে সমর্থন করে।

পরিবহনকৃত রাসায়নিকের সাথে প্রকৃত সামঞ্জস্যতা আলাদাভাবে যাচাই করতে হবে কারণ ASTM A587 ইস্পাত পাইপের নির্মাণ এবং যান্ত্রিক প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করে তবে সমস্ত রাসায়নিক মিডিয়ার জন্য সার্বজনীন ক্ষয় প্রতিরোধ ক্ষমতা স্থাপন করে না।

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য

মাত্রিক রেফারেন্স

গুণমান পরিদর্শন

সাধারণ ASTM A587 উত্পাদন পরিদর্শন অন্তর্ভুক্ত মাত্রিক যাচাইকরণ, উপাদান সনাক্তকরণ, যান্ত্রিক পরীক্ষা, ফর্মিং মূল্যায়ন, এবং ওয়েল্ড পরীক্ষা।

গুরুত্বপূর্ণ নিয়ন্ত্রণ আইটেমগুলির মধ্যে রয়েছে:

• হিট-নম্বর ট্রেসেবিলিটি

• রাসায়নিক গঠন যাচাইকরণ

• বাইরের ব্যাস পরিমাপ

• প্রাচীরের পুরুত্ব পরিমাপ

• সোজাভাব পরিদর্শন

• টেনসাইল টেস্টিং

• ফ্ল্যাটেনিং টেস্টিং

• রিভার্স-ফ্ল্যাটেনিং টেস্টিং

• ফ্ল্যাঞ্জ টেস্টিং

• ওয়েল্ড-এলাকা পরিদর্শন

• ননডেস্ট্রাকটিভ পরীক্ষা

• চূড়ান্ত ভিজ্যুয়াল পরিদর্শন

ASTM A587 ERW লো-কার্বন স্টিল পাইপ তাই সবচেয়ে উপযুক্ত যেখানে একটি কেমিক্যাল-প্রসেস পাইপিং প্রকল্পের জন্য নিয়ন্ত্রিত লো-কার্বন রসায়ন, স্বাভাবিক ওয়েল্ড অবস্থা, উচ্চ নমনীয়তা, নির্ভরযোগ্য ফর্মিং পারফরম্যান্স, এবং যাচাইযোগ্য ERW ওয়েল্ড গুণমানের সংমিশ্রণ প্রয়োজন, কেবল মৌলিক তরল-পরিবহন ক্ষমতা নয়।
