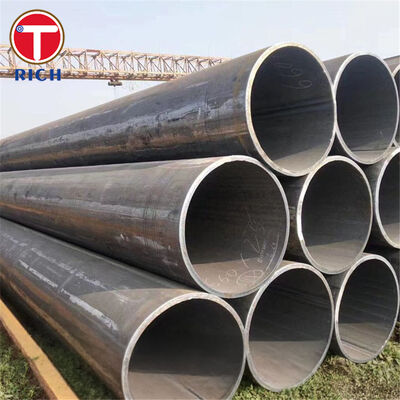

ASTM A589 ওয়েল্ডেড কার্বন স্টিল ওয়াটার-ওয়েল পাইপ

ASTM A589 ওয়েল্ডেড কার্বন স্টিল ওয়াটার-ওয়েল পাইপ জল কূপ নির্মাণের জন্য ডিজাইন করা হয়েছে, যার মধ্যে ড্রাইভ পাইপ, রিমড এবং ড্রিফটেড পাইপ, ড্রাইভেন ওয়েল পাইপ এবং ওয়াটার-ওয়েল কেসিং অন্তর্ভুক্ত। যদিও ASTM A589/A589M সিমলেস এবং ওয়েল্ডেড উভয় উৎপাদন পথকে অন্তর্ভুক্ত করে, এখানে বর্ণিত পণ্যটি ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড কার্বন স্টিল পাইপ হিসাবে সরবরাহ করা হয়।

ERW উৎপাদনের জন্য, ASTM A589 গ্রেড A এবং গ্রেড B উপাদান অনুমতি দেয়। গ্রেড B উচ্চতর যান্ত্রিক শক্তি সরবরাহ করে, যার ন্যূনতম প্রসার্য শক্তি 415 MPa এবং ন্যূনতম ফলন শক্তি 240 MPa। স্ট্যান্ডার্ডটি প্রযোজ্য ওয়াটার-ওয়েল পাইপের প্রকার অনুসারে দেয়ালের পুরুত্ব, বাইরের ব্যাস, হাইড্রোস্ট্যাটিক পরীক্ষার চাপ, পাইপের প্রান্ত, কাপলিং এবং মাত্রিক প্রয়োজনীয়তাও নিয়ন্ত্রণ করে।

পাইপটি প্লেইন এন্ড বা থ্রেডেড এবং কাপলড এন্ড সহ সরবরাহ করা যেতে পারে। ব্ল্যাক বা গ্যালভানাইজড সারফেস কন্ডিশন ক্রয় আদেশ এবং প্রকল্পের পরিবেশ অনুসারে নির্দিষ্ট করা যেতে পারে।

স্পেসিফিকেশন

প্রধান বৈশিষ্ট্য

ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড নির্মাণ

ASTM A589 গ্রেড A এবং B-তে চারটি ওয়াটার-ওয়েল পাইপ প্রকারের জন্য ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড উৎপাদন অনুমতি দেয়। ERW উৎপাদন একটি অবিচ্ছিন্ন অনুদৈর্ঘ্য ওয়েল্ড সরবরাহ করে এবং ওয়াটার-ওয়েল কেসিং এবং সম্পর্কিত টিউবুলার পণ্যের নিয়ন্ত্রিত-আয়তনের উৎপাদনের জন্য উপযুক্ত।

8 ইঞ্চি বা তার বেশি বাইরের ব্যাসযুক্ত ERW পাইপের জন্য, ওয়েল্ড জুড়ে নেওয়া ট্রান্সভার্স টেন্সিল স্পেসিমেনকে অর্ডার করা গ্রেডের জন্য প্রয়োজনীয় ন্যূনতম প্রসার্য শক্তি অর্জন করতে হবে।

সংজ্ঞায়িত গ্রেড শক্তি

ASTM A589 গ্রেড A-এর ন্যূনতম প্রসার্য শক্তি 330 MPa এবং ন্যূনতম ফলন শক্তি 205 MPa।

ASTM A589 গ্রেড B এই ন্যূনতম মানগুলিকে 415 MPa প্রসার্য শক্তি এবং 240 MPa ফলন শক্তিতে বৃদ্ধি করে।

অতএব, যখন উচ্চতর অক্ষীয় শক্তি এবং ইনস্টলেশন লোডিংয়ের প্রতিরোধ ক্ষমতা প্রয়োজন হয় তখন গ্রেড B সাধারণত নির্বাচন করা হয়।

নিয়ন্ত্রিত দেয়ালের পুরুত্ব

ন্যূনতম সমাপ্ত দেয়ালের পুরুত্ব নির্দিষ্ট নামমাত্র দেয়ালের পুরুত্বের 12.5% ​​এর বেশি কম হওয়ার অনুমতি নেই।

এটি ওয়াটার-ওয়েল কেসিংয়ের জন্য বিশেষভাবে গুরুত্বপূর্ণ কারণ স্থানীয়ভাবে কম পুরুত্ব হ্যান্ডলিং লোড, ইনস্টলেশন লোড এবং বাহ্যিক স্থল চাপের প্রতিরোধ ক্ষমতা হ্রাস করতে পারে।

প্রতিটি ERW দৈর্ঘ্যের হাইড্রোস্ট্যাটিক টেস্টিং

প্রতিটি পাইপের দৈর্ঘ্য প্রযোজ্য ASTM A589 মাত্রিক সারণীতে নির্দিষ্ট চাপে হাইড্রোস্ট্যাটিক পরীক্ষার শিকার হয়।

ইলেকট্রিক-রেজিস্ট্যান্স-ওয়েল্ডেড পাইপের জন্য, নির্দিষ্ট হাইড্রোস্ট্যাটিক পরীক্ষার চাপ কমপক্ষে 5 সেকেন্ডের জন্য বজায় রাখা হয়।

এই পরীক্ষাটি চালানের আগে পাইপের বডি এবং অনুদৈর্ঘ্য ওয়েল্ড উভয়ের চাপ অখণ্ডতা যাচাই করে।

ওয়াটার-ওয়েল-নির্দিষ্ট মাত্রিক নিয়ন্ত্রণ

ASTM A589 কেবল একটি সাধারণ-উদ্দেশ্য ওয়েল্ডেড-পাইপ স্পেসিফিকেশন নয়। এটি পৃথকভাবে সংজ্ঞায়িত করে:

টাইপ I – ড্রাইভ পাইপ

টাইপ II – ওয়াটার-ওয়েল রিমড এবং ড্রিফটেড পাইপ

টাইপ III – ড্রাইভেন ওয়েল পাইপ

টাইপ IV – ওয়াটার-ওয়েল কেসিং পাইপ

মাত্রা, দেয়ালের পুরুত্ব, কাপলিং ব্যবস্থা, থ্রেড বিবরণ এবং হাইড্রোস্ট্যাটিক চাপ নির্বাচিত প্রকার এবং আকারের উপর নির্ভর করে পরিবর্তিত হয়।

আমাদের সুবিধা

ওয়াটার-ওয়েল ইনস্টলেশনের জন্য ওয়েল্ড সিম নিয়ন্ত্রণ

একজন পেশাদার ওয়াটার-ওয়েল পাইপ ক্রেতা কেবল বেস-ধাতুর শক্তি নিয়েই নয়, অনুদৈর্ঘ্য ওয়েল্ডের অখণ্ডতা নিয়েও উদ্বিগ্ন।

আমাদের ASTM A589 ওয়েল্ডেড পাইপ উৎপাদন অর্ডার করা গ্রেড A বা গ্রেড B যান্ত্রিক প্রয়োজনীয়তা অনুসারে নিয়ন্ত্রণ করা যেতে পারে। প্রযোজ্য বড়-ব্যাসযুক্ত ERW পাইপের জন্য, অর্ডার করা গ্রেডের জন্য নির্দিষ্ট ন্যূনতম প্রসার্য শক্তি অর্জন করে কিনা তা যাচাই করার জন্য ট্রান্সভার্স ওয়েল্ড টেন্সিল টেস্টিং পরিদর্শন পরিকল্পনার অন্তর্ভুক্ত করা যেতে পারে।

হাইড্রোস্ট্যাটিক টেস্টিং প্রযোজ্য ASTM A589 আকার এবং চাপ প্রয়োজনীয়তা অনুসারেও সম্পাদিত হয়।

কেসিং এবং কাপলিং অ্যাসেম্বলির জন্য মাত্রিক নিয়ন্ত্রণ

বাইরের ব্যাস, দেয়ালের পুরুত্ব, ভিতরের ক্লিয়ারেন্স বা থ্রেডেড-এন্ড মাত্রা অসঙ্গত হলে ওয়াটার-ওয়েল ইনস্টলেশনের সমস্যাগুলি সাধারণত ঘটে।

অতএব, উৎপাদন মাত্রাগুলি একটি জেনেরিক ওয়েল্ডেড-পাইপ টলারেন্স ব্যবহার করার পরিবর্তে প্রযোজ্য ASTM A589 প্রকার সারণীর বিপরীতে নিয়ন্ত্রণ করা হয়।

টাইপ II রিমড এবং ড্রিফটেড পাইপের জন্য, নির্দিষ্ট ড্রিফ্ট প্রয়োজনীয়তা ব্যবহার করে অভ্যন্তরীণ ক্লিয়ারেন্স যাচাই করা যেতে পারে। থ্রেডেড এবং কাপলড সরবরাহের জন্য, প্রযোজ্য A589 ওয়াটার-ওয়েল পাইপের প্রয়োজনীয়তা অনুসারে থ্রেড এবং কাপলিং কনফিগারেশন তৈরি করা যেতে পারে।

প্রকার, গ্রেড এবং এন্ড ফিনিশ দ্বারা ক্রয়-আদেশ ট্রেসেবিলিটি

ASTM A589 অর্ডারের জন্য ব্যাস এবং দেয়ালের পুরুত্ব ছাড়াও আরও তথ্যের প্রয়োজন।

একটি প্রযুক্তিগতভাবে সম্পূর্ণ অর্ডারে চিহ্নিত করা উচিত:

ASTM A589 প্রকার

ERW উৎপাদন পদ্ধতি

গ্রেড A বা গ্রেড B

বাইরের ব্যাস বা NPS

দেয়ালের পুরুত্ব

দৈর্ঘ্য

কালো বা গ্যালভানাইজড ফিনিশ

প্লেইন এন্ড বা থ্রেডেড এবং কাপলড এন্ড

প্রয়োজনীয় কাপলিং কনফিগারেশন

বিশেষ পরিদর্শন প্রয়োজনীয়তা

এই প্যারামিটারগুলি উৎপাদন ডকুমেন্টেশন এবং পরিদর্শন রেকর্ডে অন্তর্ভুক্ত করা যেতে পারে যাতে সরবরাহকৃত পাইপটি সরাসরি ক্রয় স্পেসিফিকেশনের বিপরীতে পরীক্ষা করা যায়।

কার্যকরী মান

প্রয়োগ

ভূগর্ভস্থ কূপের কেসিং

একটি সাধারণ প্রয়োগ হল একটি টাইপ IV ওয়েল্ডেড কার্বন স্টিল কেসিং স্ট্রিং যা একটি ড্রিল করা ভূগর্ভস্থ কূপের বোরহোলকে সমর্থন করার জন্য ব্যবহৃত হয়।

কেসিং বোরহোলের স্থিতিশীলতা বজায় রাখে, জল-উৎপাদনকারী অংশ থেকে অস্থিতিশীল মাটি বা শিলা গঠনকে আলাদা করে, পাম্প অ্যাসেম্বলির জন্য একটি নিয়ন্ত্রিত পথ সরবরাহ করে এবং ইনস্টলেশন এবং অপারেশনের সময় কূপের কাঠামোকে রক্ষা করে।

এই প্রয়োগের জন্য, ASTM A589 গ্রেড B ERW কেসিং নির্বাচন করা যেতে পারে যেখানে উচ্চতর ন্যূনতম প্রসার্য এবং ফলন শক্তি প্রয়োজন।

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য
