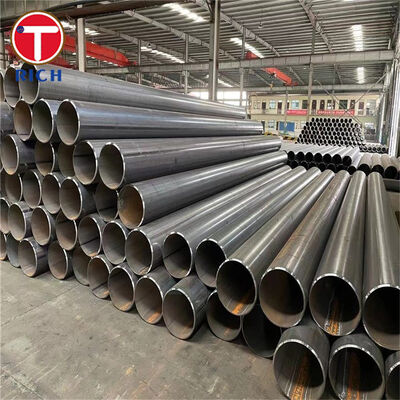

ASTM A671 নিম্ন তাপমাত্রার জন্য ইলেকট্রিক ফিউশন ওয়েল্ডেড স্টিল পাইপ

ASTM A671 ইলেকট্রিক-ফিউশন-ওয়েল্ডেড স্টিল পাইপ চাপ-পাত্র-মানের কার্বন বা অ্যালয় স্টিল প্লেট থেকে তৈরি করা হয়, যেখানে ওয়েল্ডিংয়ের সময় ফিলার মেটাল যোগ করা হয়। এটি প্রধানত বায়ুমণ্ডলীয় এবং নিম্ন তাপমাত্রায় চালিত উচ্চ-চাপের পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে।

ASTM A671 গ্রেড পাইপ তৈরির জন্য ব্যবহৃত চাপ-পাত্র প্লেট সনাক্ত করে, যখন ক্লাস নম্বর প্রয়োজনীয় পাইপ হিট ট্রিটমেন্ট, রেডিওগ্রাফিক পরীক্ষা এবং চাপ পরীক্ষার শর্তাবলী নির্ধারণ করে। সাধারণ কার্বন স্টিল গ্রেডগুলির মধ্যে রয়েছে CB60, CB65, CB70, CC60, CC65, এবং CC70। নিম্ন-তাপমাত্রার চাপ পাইপিংয়ের জন্য, ASTM A516/A516M প্লেট থেকে তৈরি ফাইন-গ্রেইন CC সিরিজ প্রায়শই নির্দিষ্ট করা হয়।

ASTM A671 নামমাত্রভাবে 400 মিমি বা তার বেশি বাইরের ব্যাস এবং 6 মিমি বা তার বেশি প্রাচীরের পুরুত্বের পাইপকে অন্তর্ভুক্ত করে। স্পেসিফিকেশনের সমস্ত প্রযোজ্য প্রয়োজনীয়তা পূরণ করা হলে অন্যান্য মাত্রাগুলিও সরবরাহ করা যেতে পারে।

স্পেসিফিকেশন

প্রধান বৈশিষ্ট্য

গ্রেড এবং ক্লাস আলাদাভাবে সংজ্ঞায়িত করা হয়

ASTM A671 সমাপ্ত পাইপের অবস্থা সংজ্ঞায়িত করতে একা গ্রেড ব্যবহার করে না।

উদাহরণস্বরূপ:

ASTM A671 CC60 ক্লাস 22

CC60 ASTM A516/A516M গ্রেড 60 ফাইন-গ্রেইন কিল্ড কার্বন স্টিল প্লেট থেকে তৈরি পাইপ সনাক্ত করে।

ক্লাস 22 মানে:

• ওয়েল্ডিংয়ের পরে পাইপ স্ট্রেস রিলিজড করা হয়।

• ওয়েল্ডগুলি রেডিওগ্রাফিকভাবে পরীক্ষা করা হয়।

• পাইপ চাপ পরীক্ষা করা হয়।

এই গ্রেড-প্লাস-ক্লাস সনাক্তকরণ চাপ সিস্টেমের জন্য পাইপ নির্দিষ্ট করার সময় গুরুত্বপূর্ণ কারণ একই গ্রেডের দুটি পাইপের ভিন্ন হিট-ট্রিটমেন্ট এবং পরিদর্শন শর্ত থাকতে পারে।

নিয়ন্ত্রিত বড়-ব্যাস জ্যামিতি

ASTM A671 তৈরি চাপ পাইপের জন্য উপযুক্ত মাত্রিক সীমা স্থাপন করে:

• বাইরের ব্যাস টলারেন্স: ±0.5%

• সর্বোচ্চ গোলাকারতা থেকে বিচ্যুতি: 1%

• অ্যালাইনমেন্ট বিচ্যুতি: 3 মিটারের উপর সর্বোচ্চ 3 মিমি

• ন্যূনতম প্রাচীরের পুরুত্ব: নামমাত্র পুরুত্বের চেয়ে 0.3 মিমি এর বেশি নিচে নয়

• অ-মেশিন করা দৈর্ঘ্যের টলারেন্স: -0 / +13 মিমি

এই নিয়ন্ত্রণগুলি বড়-ব্যাস ফিল্ড ওয়েল্ডিং, ফ্ল্যাঞ্জ অ্যালাইনমেন্ট, স্পুল ফ্যাব্রিকেশন এবং পরিধিগত জয়েন্ট প্রস্তুতির জন্য বিশেষভাবে গুরুত্বপূর্ণ।

সংজ্ঞায়িত ওয়েল্ড এবং চাপ-পরীক্ষা ক্লাস

ASTM A671 একাধিক উৎপাদন ক্লাস সরবরাহ করে যাতে প্রকল্পের প্রয়োজনীয়তার সাথে পরিদর্শন মেলানো যায়।

প্রযোজ্য অ্যালয় গ্রেডগুলির জন্য অতিরিক্ত অধঃক্ষেপণ-তাপ-চিকিৎসা ক্লাস উপলব্ধ।

আমাদের সুবিধা

1. উৎপাদনের আগে সঠিক ASTM A671 ক্লাস কীভাবে নিশ্চিত করা যায়?

একটি সাধারণ সংগ্রহ ঝুঁকি হল কেবল "ASTM A671 CC60" নির্দিষ্ট করা কিন্তু প্রয়োজনীয় ক্লাস সংজ্ঞায়িত না করা। গ্রেড একা বেস প্লেট সনাক্ত করে কিন্তু হিট ট্রিটমেন্ট, রেডিওগ্রাফি বা চাপ পরীক্ষা সম্পূর্ণরূপে সংজ্ঞায়িত করে না।

অতএব, উৎপাদনের আগে, উপাদান বিবরণ একটি সম্পূর্ণ বিন্যাসে নিশ্চিত করা যেতে পারে যেমন:

ASTM A671/A671M CC60 ক্লাস 22

উৎপাদন পথ তখন সরাসরি অর্ডারের সাথে মেলানো যেতে পারে:

চাপ পাত্র প্লেট → গঠন → EFW ওয়েল্ডিং → স্ট্রেস রিলিজ → রেডিওগ্রাফিক পরীক্ষা → চাপ পরীক্ষা → মাত্রিক পরিদর্শন।

এটি ক্রয় আদেশ, উৎপাদন পথ, পরিদর্শন পরিকল্পনা এবং উপাদান নথিপত্রের মধ্যে অস্পষ্টতা হ্রাস করে।

2. চাপ পরিষেবার জন্য ওয়েল্ডের অখণ্ডতা কীভাবে নিয়ন্ত্রণ করা হয়?

যাচাইকৃত ওয়েল্ড পরীক্ষার প্রয়োজন এমন প্রকল্পগুলির জন্য, ক্লাস 11/12, 21/22, 31/32, 41/42, এবং 51/52-এ ASTM A671 অনুযায়ী রেডিওগ্রাফিক পরীক্ষার প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।

যেখানে সংশ্লিষ্ট চাপ-পরীক্ষিত ক্লাস অর্ডার করা হয়, প্রতিটি উৎপাদন ব্যাচ প্রযোজ্য চাপ-পরীক্ষা রেকর্ড সহ নথিভুক্ত করা যেতে পারে।

উপলব্ধ পরিদর্শন নথিপত্রে অন্তর্ভুক্ত থাকতে পারে:

• উপাদানের হিট নম্বর ট্রেসেবিলিটি

• প্লেট উপাদান সার্টিফিকেট

• ওয়েল্ডিং পদ্ধতি সনাক্তকরণ

• রেডিওগ্রাফিক পরীক্ষা রেকর্ড

• চাপ-পরীক্ষা রেকর্ড

• যান্ত্রিক পরীক্ষা প্রতিবেদন

• মাত্রিক পরিদর্শন প্রতিবেদন

• চূড়ান্ত উপাদান পরিদর্শন সার্টিফিকেট

প্রকল্পের স্পেসিফিকেশন দ্বারা প্রয়োজন হলে অতিরিক্ত NDT বা ইমপ্যাক্ট টেস্টিং অন্তর্ভুক্ত করা যেতে পারে।

3. সাইট ফিট-আপের জন্য বড়-ব্যাস পাইপগুলি কীভাবে নিয়ন্ত্রণ করা হয়?

বড় EFW পাইপের জন্য নামমাত্র OD এবং প্রাচীরের পুরুত্ব নিয়ন্ত্রণের চেয়ে বেশি প্রয়োজন। ওভালিটি এবং অনুদৈর্ঘ্য অ্যালাইনমেন্ট সরাসরি পরিধিগত ফিল্ড ওয়েল্ড প্রস্তুতির উপর প্রভাব ফেলে।

অতএব, সমাপ্ত পাইপগুলি ASTM A671 মাত্রিক সীমাগুলির বিরুদ্ধে পরীক্ষা করা হয় যার মধ্যে রয়েছে:

• OD: ±0.5%

• গোলাকারতা থেকে বিচ্যুতি: ≤1%

• অ্যালাইনমেন্ট: 3 মিটারের উপর ≤3 মিমি

• ন্যূনতম প্রাচীরের পুরুত্ব: নামমাত্র পুরুত্বের চেয়ে 0.3 মিমি এর বেশি নিচে নয়

ফ্যাব্রিকেশন প্রকল্পগুলির জন্য, অতিরিক্ত মাত্রিক পরিদর্শন পয়েন্ট যেমন প্রান্তের ব্যাস, প্রান্তের বর্গাকারতা, বেভেল জ্যামিতি, পরিধি এবং পাইপের দৈর্ঘ্য পরিদর্শন পরিকল্পনায় অন্তর্ভুক্ত করা যেতে পারে।

কার্যকরী মান

ASTM, EN, JIS, GOST, এবং GB গ্রেডগুলি স্বয়ংক্রিয়ভাবে বিনিময়যোগ্য হিসাবে বিবেচিত হওয়া উচিত নয়। প্রতিস্থাপন রাসায়নিক গঠন, যান্ত্রিক শক্তি, ইমপ্যাক্ট-পরীক্ষা তাপমাত্রা, ওয়েল্ডিং প্রক্রিয়া, তাপ চিকিৎসা, পরিদর্শন প্রয়োজনীয়তা এবং প্রযোজ্য চাপ নকশা কোডের বিরুদ্ধে নিশ্চিত করা উচিত।

প্রয়োগ

LNG টার্মিনাল নিম্ন-তাপমাত্রার প্রাকৃতিক গ্যাস স্থানান্তর হেডার

ASTM A671 CC60 বা CC65 EFW পাইপ LNG হ্যান্ডলিং সুবিধাগুলিতে বড়-ব্যাস নিম্ন-তাপমাত্রার প্রাকৃতিক গ্যাস স্থানান্তর হেডারের জন্য নির্দিষ্ট করা যেতে পারে যখন নির্বাচিত গ্রেড, ক্লাস, ইমপ্যাক্ট-পরীক্ষা প্রয়োজনীয়তা, নকশা তাপমাত্রা এবং প্রযোজ্য পাইপিং কোড প্রকল্প প্রকৌশলী দ্বারা যাচাই করা হয়।

এই প্রয়োগের জন্য, ক্লাস 22 বা ক্লাস 32 সাধারণত বিবেচনা করা হয় যেখানে পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট বা নরমালাইজেশন, রেডিওগ্রাফিক ওয়েল্ড পরীক্ষা এবং চাপ পরীক্ষা প্রকল্পের স্পেসিফিকেশন দ্বারা প্রয়োজন হয়।

সঠিক উপাদান নির্বাচন অবশ্যই ন্যূনতম নকশা ধাতব তাপমাত্রা এবং প্রয়োজনীয় Charpy ইমপ্যাক্ট পারফরম্যান্সের উপর ভিত্তি করে হতে হবে, কেবল পাইপের শক্তির উপর নয়।

রাসায়নিক গঠন

নিম্নলিখিত মানগুলি পাঁচটি সাধারণ ASTM A671 কার্বন স্টিল পাইপ গ্রেড তৈরির জন্য ব্যবহৃত প্রতিনিধি ASTM প্লেট রসায়ন প্রয়োজনীয়তা দেখায়।

মানগুলি হিট বিশ্লেষণের উপর ভিত্তি করে। নীচে দেখানো কার্বন সীমা 25 মিমি পুরুত্ব পর্যন্ত A515 প্লেট এবং 12.5 মিমি পুরুত্ব পর্যন্ত A516 প্লেটের জন্য প্রযোজ্য। নির্দিষ্ট বৃহত্তর প্লেট পুরুত্বের জন্য কার্বন সীমা বৃদ্ধি পায়; অতএব, প্রযোজ্য প্লেট পুরুত্ব অবশ্যই সংশ্লিষ্ট ASTM A515/A515M বা ASTM A516/A516M প্রয়োজনীয়তার বিরুদ্ধে সর্বদা পরীক্ষা করতে হবে।

যান্ত্রিক বৈশিষ্ট্য

ASTM A671 পাইপ গ্রেড সংশ্লিষ্ট চাপ-পাত্র প্লেট স্পেসিফিকেশন থেকে তার বেস-ধাতু শক্তি স্তর প্রাপ্ত করে।
