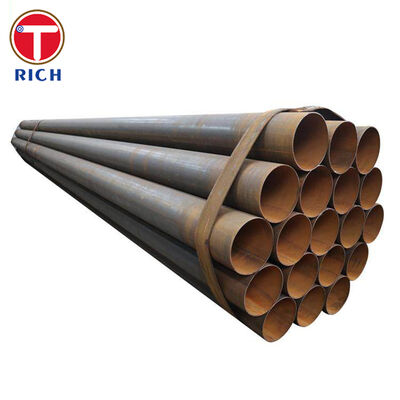

JIS G3472 অটোমোবাইলের জন্য বৈদ্যুতিক প্রতিরোধের ঝালাই কার্বন কাঠামোগত ইস্পাত টিউব

বিষয়বস্তুর সারসংক্ষেপ

JIS G3472 অটোমোবাইল অ্যাপ্লিকেশনগুলিতে কাঠামোগত সদস্য হিসাবে ব্যবহৃত বৈদ্যুতিক প্রতিরোধের ঝালাই (ERW) কার্বন ইস্পাত টিউব নির্দিষ্ট করে।টিউবগুলি কম থেকে মাঝারি কার্বন ইস্পাত (স্ট্যাম গ্রেড) থেকে তৈরি করা হয় যা শক্তির সংমিশ্রণের জন্য অনুকূলিত, গঠনযোগ্যতা, এবং ওয়েল্ডেবলতা, এবং যেমন prop shafts, স্টিয়ারিং কলাম, আসন কাঠামো, এবং নিরাপত্তা সম্পর্কিত শক্তিশালীকরণ যেমন উপাদান জন্য ডিজাইন করা হয়।

বিশেষ উল্লেখ

উত্পাদন প্রক্রিয়া

• স্ট্রিপ বা কয়েল থেকে বৈদ্যুতিক প্রতিরোধের welded (ERW), নিয়ন্ত্রিত weld seam গুণমান এবং ঐচ্ছিক post-weld তাপ চিকিত্সা সঙ্গে।

• সরবরাহের শর্তাবলীঃ গ্রেড এবং গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে ঝালাই, স্বাভাবিক বা চাপ-মুক্তি (অটোমোবাইল যান্ত্রিক টিউবগুলির জন্য আদর্শ) ।

মাত্রা পরিসীমা

JIS G3472 এবং সরবরাহকারীর সাধারণ অনুশীলনের উপর ভিত্তি করেঃ

• বাইরের ব্যাসার্ধ (OD): approx.15.9 ∙ ১০১.৬ মিমি(স্ট্যান্ডার্ড প্রায় 127 মিমি পর্যন্ত অনুমতি দেয়)

• দেয়ালের বেধ (WT): approx.1.০.৬.০ মিমি(স্ট্যান্ডার্ড পরিসীমা প্রায় 7.0 মিমি পর্যন্ত)

• স্ট্যান্ডার্ড বাণিজ্যিক দৈর্ঘ্যঃ৩.৯ মিটার(উদাহরণস্বরূপ, ৩০০০-৯০০০ মিমি) কাস্টম কাটিয়া দৈর্ঘ্যের সাথে অনুরোধে।

বিতরণ ও সমাপ্তি

• শেষঃ সাধারণত সরল বা খাঁজ; শেষের শেষ বা অনুরোধে মেশিন শেষ।

• পৃষ্ঠঃ কালো (মিল ফিনিস), হালকা তেলযুক্ত; সরবরাহকারীর উপর নির্ভর করে ক্ষয় প্রতিরোধের জন্য ফসফেটযুক্ত বা অন্যান্য লেপ উপলব্ধ।

উপলব্ধ শক্তি গ্রেড (JIS G3472)

কাঠামোগত ব্যবহারের জন্য সাধারণ গ্রেডগুলির মধ্যে রয়েছেঃSTAM 290GA/GB, 340G, 390G, 440G/H, 470G/H, 500G/H, 540H.

প্রধান বৈশিষ্ট্য

1. অটোমোটিভ-ভিত্তিক শক্তি সিঁড়ি
   STAM গ্রেডগুলি প্রায় 175 থেকে 480 এমপিএ পর্যন্ত এবং প্রায় 290 থেকে 540 এমপিএ পর্যন্ত প্রসার্য শক্তিগুলিকে কভার করে,প্রতিটি অটোমোবাইল উপাদান ের সংঘর্ষ এবং ক্লান্তি প্রয়োজনীয়তার সাথে টিউব শক্তির সুনির্দিষ্ট মিলের অনুমতি দেয়.

2. ভাল গঠনযোগ্যতা এবং ওয়েল্ডযোগ্যতা
   নিয়ন্ত্রিত সালফার এবং ফসফরাস (সাধারণত ≤0.035%) সহ নিম্ন থেকে মাঝারি কার্বন রচনাটি ওয়েল্ডেবিলিটি এবং দৃness়তা বজায় রেখে ভাল ঠান্ডা বাঁক, জ্বলন্ত এবং হাইড্রোফর্মিং পারফরম্যান্স দেয়।

3. স্ট্রাকচারাল ফিট-আপের জন্য সংকীর্ণ মাত্রিক tolerances
   ইআরডব্লিউ টিউবগুলি JIS G3472 এবং সাধারণ ইআরডব্লিউ সহনশীলতা অনুশীলনের সাথে নিয়ন্ত্রিত ওডি, প্রাচীরের বেধ এবং সরলতার সাথে সরবরাহ করা হয়,যা সরাসরি অটোমোবাইল ফ্রেম এবং মডিউলগুলির সঠিক সমাবেশ এবং সামঞ্জস্যপূর্ণ কাঠামোগত আচরণকে সমর্থন করে.

4. বৈধ গঠনের পারফরম্যান্স (ফ্লেয়ারিং টেস্ট)
   JIS G3472 বাধ্যতামূলক জ্বলন্ত পরীক্ষা অন্তর্ভুক্ত করে (যেমন 1.20D √ 1.25D বেলের আকার গ্রেডের উপর নির্ভর করে), যা টিউব √ এর শেষ-গঠনের প্রতিরোধের ক্ষমতা প্রমাণ করে,অটোমোবাইল জয়েন্ট এবং বুশিংগুলিতে ব্যবহৃত সম্প্রসারণ এবং স্থানীয় বিকৃতি.

5. নিরাপত্তা-সমালোচনামূলক অংশগুলির জন্য ধারাবাহিক গুণমান
   টিউবগুলি অটোমোবাইল গ্রেডের মানের সিস্টেমের অধীনে উত্পাদিত হয় এবং যান্ত্রিক পরীক্ষা, সমতলতা, জ্বলন্ত এবং অ-ধ্বংসাত্মক পরীক্ষার শিকার হয়,এগুলিকে নিরাপত্তা উপাদান যেমন সিট বেল্ট টেনসার হাউজিং এবং এয়ারব্যাগ স্লিভের জন্য উপযুক্ত করে তোলে.

আমাদের সুবিধা

1¢Ü টিউব আমার নকশা শক্তি এবং সংঘর্ষ লক্ষ্যমাত্রা মেলে হবে? ¢Ü
আমরা একটি সম্পূর্ণ STAM গ্রেড স্পেকট্রাম (290 ′′ 540 স্তর) অফার করি এবং প্রয়োজনীয় ফলন / টান শক্তি এবং প্রসারিততার উপর ভিত্তি করে উপযুক্ত গ্রেডগুলি সুপারিশ করতে পারি। উদাহরণস্বরূপ,স্ট্যাম ২৯০ জিবি অত্যন্ত কাঠামোগত ব্র্যাকেটের জন্য আদর্শ, যখন STAM 440G বা 470G নিরাপত্তা-সমালোচনামূলক কাঠামোগত শক্তিশালীকরণের জন্য উপযুক্ত যা উচ্চতর শক্তি শোষণের প্রয়োজন।

2. ¢ টিউবগুলি ক্র্যাকিং ছাড়াই বাঁকানো, ফ্লেয়ার করা এবং হাইড্রোফর্ম করা যায়?
JIS G3472 ডিজাইন নিজেই গ্রেডের উপর নির্ভর করে 1.25D পর্যন্ত জ্বলন্ত কর্মক্ষমতা এবং অপেক্ষাকৃত কম কার্বন স্তর (≤0.1 ডিগ্রি) প্রয়োজন।30%) এবং নিয়ন্ত্রিত Mn এবং Si সামগ্রী শক্তিশালী ঠান্ডা গঠন আচরণ নিশ্চিত করেআমরা আপনার বাঁক, swaging, বা hydroforming প্রসেস যাচাই করার জন্য গঠন তথ্য এবং ট্রায়াল নমুনা সরবরাহ করতে পারেন।

3. ️সেলাইড সিউম এবং মাত্রা সহনশীলতা কতটা স্থিতিশীল?
আমাদের টিউবগুলি অটোমোটিভ ব্যবহারের জন্য ডিজাইন করা ইআরডাব্লু লাইনগুলিতে উত্পাদিত হয়, যা ওয়েড পাওয়ার, সিউম জ্যামিতি, ওডি, ডাব্লুটি এবং সোজাতার ক্রমাগত পর্যবেক্ষণ করে।এটি JIS G3472 সহনশীলতা ব্যান্ডের মধ্যে মাত্রিক বৈচিত্র্য বজায় রাখে এবং রোবোটিক ওয়েল্ডিং এবং জিগ সমাবেশে নিম্ন প্রবাহের সমস্যাগুলি হ্রাস করে যা সাধারণত অটোমোটিভ ERW পাইপের সাথে রিপোর্ট করা হয়.

4. আপনি কি দৈর্ঘ্য এবং কাটা/প্রক্রিয়াকৃত অংশগুলি কাস্টমাইজ করতে পারেন?
স্ট্যান্ডার্ড 3 ′′ 9 মিটার স্টক দৈর্ঘ্যের পাশাপাশি, আমরা আপনার অঙ্কনগুলির বিরুদ্ধে কাটা-দৈর্ঘ্য টিউব এবং প্রাক-প্রক্রিয়াকৃত টুকরা (সাগ-কাটা, deburred, ড্রিল বা শেষ গঠিত) সরবরাহ করতে পারি,যা OEM এবং Tier-1 সরবরাহকারীদের জন্য বর্জ্য এবং অভ্যন্তরীণ প্রক্রিয়াকরণের সময় হ্রাস করে.

5∙ প্রথমবারের আমদানি বা একাধিক কারখানার বিতরণের জন্য লজিস্টিক সহায়তা পাওয়া যায় কি?
আমরা প্রধান JIS G3472 মিলগুলির আদর্শ মডেলের সাথে সামঞ্জস্য রেখেছিঃ মাল্টি-লং প্যাকিং, রপ্তানির জন্য প্রস্তুত বান্ডিল এবং ফ্রেট স্পেডারের সাথে সহযোগিতা যাতে টিউবগুলি লাইন-প্রস্তুত হয়ে আসে।

6. ¢এই পণ্যটি কীভাবে বিশ্বমানের মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ?
যদিও JIS G3472 একটি নিবেদিত জাপানি অটোমোটিভ স্ট্যান্ডার্ড, টিউবগুলি এএসটিএম এ 513 অটোমোটিভ মেকানিক্যাল টিউবিং, বিএস / EN নির্ভুলতা / ইআরডাব্লু অটোমোটিভ টিউব (যেমনEN 10305-3 ঠান্ডা আকারের ঝালাই টিউব, BS 6323 ERW গ্রেড), এবং GB/T 13793 বা GB/T 3091 কাঠামোগত/নিম্ন চাপের ERW টিউবগুলি উত্পাদন রুট এবং বৈশিষ্ট্য স্তরের দিক থেকে।এটি উপাদান প্রতিস্থাপন গবেষণা এবং ক্রস উদ্ভিদ sourcing সহজ করে তোলে.

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য

প্রযোজ্য মানদণ্ড এবং তুলনামূলক বিশেষ উল্লেখ

প্রাথমিক মান (জাপান, JIS)

• JIS G3472অটোমোবাইলের জন্য বৈদ্যুতিক প্রতিরোধের ঝালাই কার্বন ইস্পাত টিউব; অটোমোবাইল কাঠামোগত উদ্দেশ্যে ERW বৃত্তাকার টিউব অন্তর্ভুক্ত।

অন্যান্য ব্যবস্থায় সম্পর্কিত / তুলনামূলক মান
(এগুলি হলকার্যকরীভাবে অনুরূপERW স্ট্রাকচারাল/মেকানিক্যাল টিউব স্ট্যান্ডার্ডগুলি প্রায়শই তুলনামূলক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, কঠোর এক-এক সমতুল্য নয়)

• এএসটিএম / এএসএমই (মার্কিন যুক্তরাষ্ট্র)

  • এএসটিএম এ৫১৩ইলেকট্রিক রেসিস্ট্যান্স ওয়েল্ডেড কার্বন এবং অ্যালোয় স্টীল মেকানিক্যাল টিউবিং, যা ব্যাপকভাবে অটোমোবাইল সিট ফ্রেম, সাসপেনশন উপাদান এবং অন্যান্য যান্ত্রিক অংশের জন্য ব্যবহৃত হয়।

  • এএসটিএম এ৫৩ টাইপ ইকাঠামোগত এবং চাপ পরিষেবা জন্য ERW কার্বন ইস্পাত পাইপ (আরও সাধারণ পাইপ বনাম বিশেষ অটোমোটিভ টিউব) ।

• EN / BS (ইউরোপ/যুক্তরাজ্য)

  • EN 10305-3/ বিএস EN 10305-3 স্পষ্টতা অ্যাপ্লিকেশনের জন্য ঠান্ডা-আকারের welded টিউব (গাড়ি কাঠামো, ফ্রেম এবং যান্ত্রিক ব্যবহার সহ) ।

  • বিএস ৬৩২৩ (পর্ব ৫)অটোমোটিভ এবং যান্ত্রিক অ্যাপ্লিকেশনগুলির জন্য ERW স্টিলের টিউব, স্ট্যাম গ্রেডগুলির সাথে ধারণার অনুরূপ গ্রেডেড শক্তি স্তরগুলির সাথে।

• GB (চীন)

  • GB/T 13793√ স্টিলের পাইপ, কাঠামোগত এবং সাধারণ উদ্দেশ্যে (OD ≤ 711 মিমি)

  • GB/T 3091নিম্নচাপের তরল সরবরাহের জন্য ঢালাই করা ইস্পাত পাইপ (এইচএফডব্লিউ/এসএডব্লিউ পাইপ), কখনও কখনও যেখানে কাঠামোগত এবং তরল পরিষেবা একত্রিত করা হয় সেখানে ব্যবহৃত হয়।

• অন্যান্য জাতীয় মান

  • আইএস ৩০৭৪ (ভারত)অটোমোবাইলের জন্য ইস্পাত টিউব।

  • বিভিন্ন প্রযোজক এছাড়াও উল্লেখEN 10219রাশিয়ান ভাষী বাজারে গস্টের সাথে সামঞ্জস্যপূর্ণ যথার্থতা / অটোমোটিভ টিউব স্ট্যান্ডার্ড।

ক্রস-রেফারেন্সিংয়ের সময়, যান্ত্রিক বৈশিষ্ট্য, রসায়ন এবং মাত্রা সহনশীলতা সরাসরি তুলনা করা উচিত; ডিজাইন ইঞ্জিনিয়ারদের যাচাই না করে সরাসরি বিনিময়যোগ্যতা অনুমান করা উচিত নয়।

অ্যাপ্লিকেশন ক্ষেত্র

সাধারণ অ্যাপ্লিকেশন ক্ষেত্র

JIS G3472 ERW কার্বন কাঠামোগত টিউব প্রধানত জন্য ডিজাইন করা হয়অটোমোবাইল কাঠামোগত উপাদান, কিন্তু একই বৈশিষ্ট্য সেট তাদের জন্য উপযুক্ত করে তোলেঃ

• যাত্রীবাহী গাড়ি এবং হালকা ট্রাকের দেহের সাদা রঙের শক্তিশালীকরণ

• চ্যাসি এবং সাসপেনশন মডিউল

• পাওয়ারট্রেন এবং ড্রাইভলাইন কাঠামো

• অটোমোবাইল নিরাপত্তা সিস্টেমের হাউজিং

• সাধারণ যান্ত্রিক কাঠামো যেখানে নিয়ন্ত্রিত শক্তি এবং গঠনযোগ্যতা গুরুত্বপূর্ণ

অটোমোবাইল শিল্পে সাধারণ ব্যবহার

সরবরাহকারীর সাধারণ তথ্য এবং শিল্প অনুশীলনের ভিত্তিতেঃ

• চ্যাসি এবং ফ্রেম

  • পার্শ্ব সদস্য, ক্রস সদস্য, উপ-ফ্রেম

  • সামনের এবং পিছনের বাম্পার রিইনফোর্সমেন্ট

  • সাসপেনশন নিয়ন্ত্রণ বাহু এবং লিঙ্ক (উপযুক্ত গ্রেডের জন্য)

• ড্রাইভলাইন উপাদান

  • প্রপেলার শ্যাফ্ট এবং মধ্যবর্তী শ্যাফ্ট

  • টিউব এবং অক্ষের হাউজিং থেকে তৈরি অক্ষের সমাধান

  • স্টাব-শ্যাফ্ট হোলস এবং টর্ক-টিউব উপাদান

• স্টিয়ারিং ও কন্ট্রোল সিস্টেম

  • স্টিয়ারিং কলম এবং মধ্যবর্তী শ্যাফ্ট

  • স্টিয়ারিং গিয়ার হাউজিং এবং ক্রেটস

• সুরক্ষা রিট্রেন্স সিস্টেম

  • সিট বেল্ট টেনসার টিউব এবং অ্যাঙ্কর আঙ্গুল

  • এয়ারব্যাগ ইনফ্লেটার হাউজিং এবং জেনারেটরের হাউজিং

  • সিট ফ্রেমের পাশের অংশ এবং মাথার পিছনের সমর্থন

• দেহ এবং অভ্যন্তরীণ কাঠামো

  • সিট ফ্রেম এবং রেল

  • ছাদের আর্ক, দরজার আঘাতের গ্রিড এবং স্তম্ভের শক্তিশালীকরণ

  • নিষ্কাশন, জ্বালানী ট্যাংক এবং শরীরের নিচের সিস্টেমের জন্য ব্র্যাকেট

• অন্যান্য যান্ত্রিক ব্যবহার

  • যন্ত্রপাতি, আসবাবপত্রের ফ্রেম এবং গুদামের র্যাকিংয়ে কাঠামোগত উপাদান যেখানে অটোমোটিভ-গ্রেডের সহনশীলতা এবং শক্তি সুবিধাজনক।
